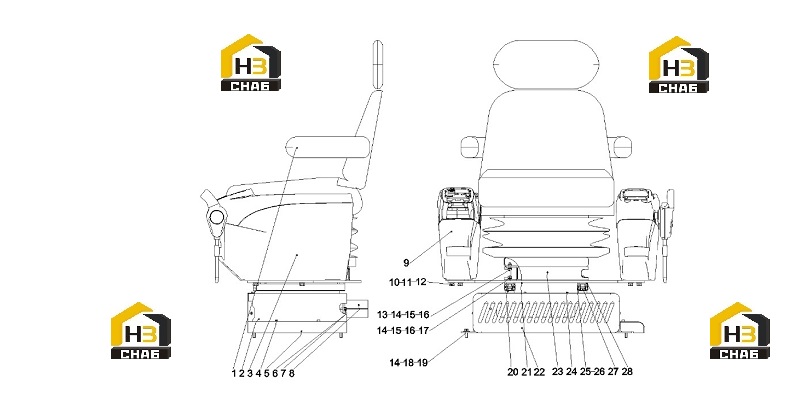

Сиденье водителя и консоли управления 11830976

← Джойстик левый и правый 10183944 Сиденье водителя m-jk-b 21030509 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Driver's seat M-JK-B with safety switch

Каталожный номер:21030509

Комплект:1

Примечание:

№ на схеме:2

Наименование:Base frame under the seat

Каталожный номер:10428097

Комплект:1

Примечание:

№ на схеме:3

Наименование:Left armrest box assembly

Каталожный номер:A229900007792

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M6x10GB70.1

Каталожный номер:A210204000172

Комплект:2

Примечание:

№ на схеме:5

Наименование:Outer shield

Каталожный номер:10344193

Комплект:1

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:8

Наименование:Air duct connection flange

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:9

Наименование:Right armrest box assembly

Каталожный номер:60119974

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt M8x20GB/T 5783

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:15

Наименование:Washer 8GB97.1-02GB/T 97.1

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:16

Наименование:Nut M8GB6170-00GB/T 6170

Каталожный номер:A210307000012

Комплект:8

Примечание:

№ на схеме:17

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:20

Наименование:Seat rail

Каталожный номер:A229900005841

Комплект:1

Примечание:

№ на схеме:21

Наименование:Support plate

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:22

Наименование:Denso base frame front cover

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:23

Наименование:Base frame on the seat

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:A210210000010

Комплект:4

Примечание:

№ на схеме:25

Наименование:Seat rail

Каталожный номер:B229900004075

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seat lever

Каталожный номер:A229900005842

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M8x12GB70.1

Каталожный номер:A210204000145

Комплект:4

Примечание:

№ на схеме:28

Наименование:Seat rail adjustment pad

Каталожный номер:10130346

Комплект:4

Примечание:
