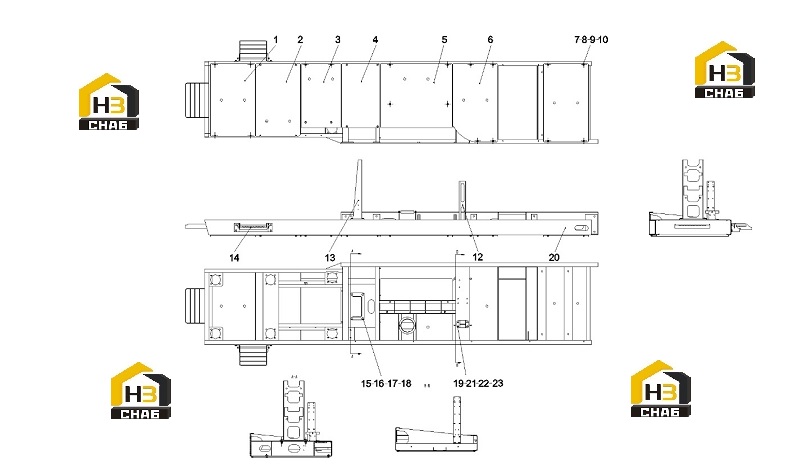

Пластины защитные (слева) 13775477

← Бак топливный 21005682 Подножка 21021939 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bottom plate

Каталожный номер:13338500

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bottom plate

Каталожный номер:13338501

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bottom plate

Каталожный номер:13338502

Комплект:1

Примечание:

№ на схеме:4

Наименование:board

Каталожный номер:13338503

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bottom plate

Каталожный номер:13338504

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bottom plate

Каталожный номер:13338505

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bottom plate

Каталожный номер:13338506

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:28

Примечание:

№ на схеме:9

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000039

Комплект:28

Примечание:

№ на схеме:12

Наименование:Valve bracket

Каталожный номер:13092862

Комплект:1

Примечание:

№ на схеме:13

Наименование:Main valve bracket

Каталожный номер:13092857

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pedal assembly

Каталожный номер:21021939

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 16GB97.1-02GB/T 97.1

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M16GB6170-00GB/T 6170

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M10GB6170-00GB/T 6170

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:20

Наименование:Welding parts on the left platform

Каталожный номер:13775459

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 10GB93-87GB/T 93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 10GB97.1-02GB/T 97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:
