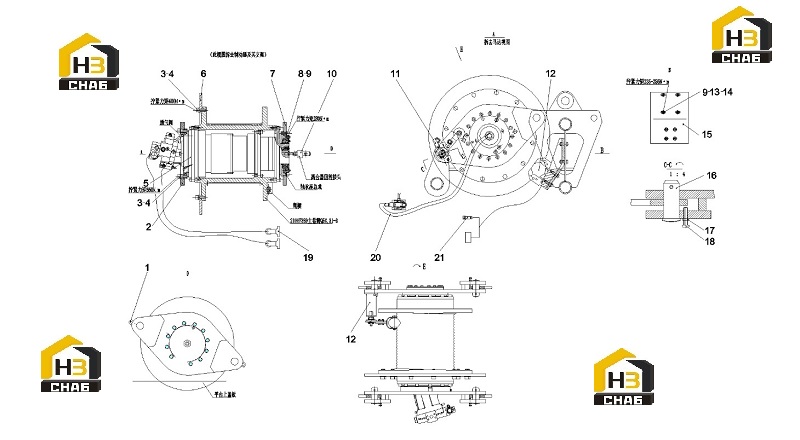

Лебедка 13091440

← Маслопровод мачты 11148684 Редуктор лебедки 13136907 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin 10x100GB91

Каталожный номер:A210501000016

Комплект:4

Примечание:

№ на схеме:2

Наименование:bracket

Каталожный номер:13129036

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M20x50GB70.1 10.9 grade

Каталожный номер:A210204000216

Комплект:28

Примечание:

№ на схеме:4

Наименование:Washer 20GB97.1 300HV

Каталожный номер:A210406000014

Комплект:28

Примечание:

№ на схеме:5

Наименование:Reel reducer assembly

Каталожный номер:13136907

Комплект:1

Примечание:

№ на схеме:6

Наименование:Brake disc

Каталожный номер:21007198

Комплект:1

Примечание:

№ на схеме:7

Наименование:bracket

Каталожный номер:13129108

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M16x45GB70.1 10.9 grade

Каталожный номер:A210204000232

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:20

Примечание:

№ на схеме:10

Наименование:Rotary joint Q50.31(c)-11

Каталожный номер:21031114

Комплект:1

Примечание:

№ на схеме:11

Наименование:Three-circle protector

Каталожный номер:13139032

Комплект:1

Примечание:

№ на схеме:12

Наименование:Disc brake

Каталожный номер:21005518

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000054

Комплект:8

Примечание:

№ на схеме:14

Наименование:Nut M16GB6170-00GB/T 6170

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:15

Наименование:bracket

Каталожный номер:13335614

Комплект:1

Примечание:

№ на схеме:16

Наименование:pin

Каталожный номер:10111518

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M12x55GB5783-00 10.9GB/T 5783 10.9 grade

Каталожный номер:A210111000118

Комплект:4

Примечание:

№ на схеме:19

Наименование:Main lifting hydraulics

Каталожный номер:13562900

Комплект:1

Примечание:

№ на схеме:20

Наименование:Free drop hook hydraulic

Каталожный номер:13563981

Комплект:1

Примечание:

№ на схеме:21

Наименование:Free drop hook electrical assembly

Каталожный номер:12807537

Комплект:1

Примечание:
