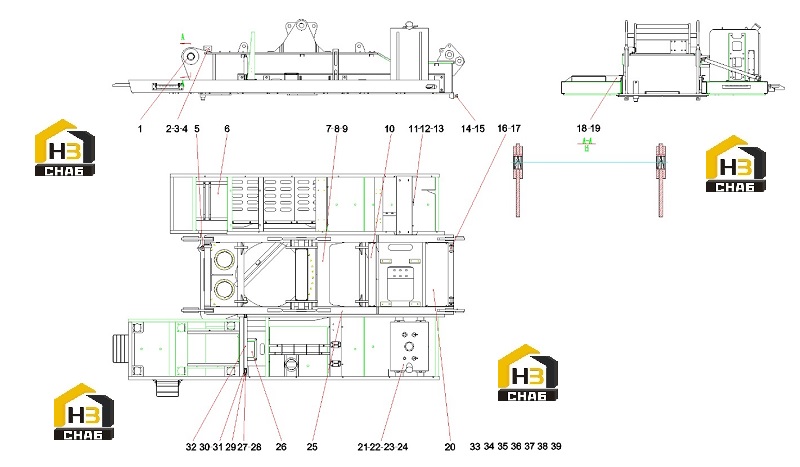

Комплектующие поворотной платформы 13840960

← Компоненты основные крана 13737517 scc750e Пластины защитные (справа) 13774934 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Copper sleeve

Каталожный номер:12808587

Комплект:2

Примечание:

№ на схеме:2

Наименование:board

Каталожный номер:13258365

Комплект:1

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:5

Наименование:Locking pin

Каталожный номер:12732415

Комплект:1

Примечание:

№ на схеме:6

Наименование:Take the platform to the right

Каталожный номер:13774934

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cover plate

Каталожный номер:13258362

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB/T 5783

Каталожный номер:A210111000089

Комплект:12

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:10

Наименование:Cover plate

Каталожный номер:13258363

Комплект:1

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000016

Комплект:84

Примечание:

№ на схеме:12

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:82

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000078

Комплект:82

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:A210110000362

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M27GB6170 Grade 10

Каталожный номер:A210307000008

Комплект:2

Примечание:

№ на схеме:16

Наименование:pin

Каталожный номер:10123876

Комплект:2

Примечание:

№ на схеме:17

Наименование:pin

Каталожный номер:A210501000013

Комплект:2

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000106

Комплект:24

Примечание:

№ на схеме:19

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:24

Примечание:

№ на схеме:20

Наименование:Cover plate

Каталожный номер:13258364

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuel tank assembly

Каталожный номер:21005682

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Nut M12GB6170-00GB/T 6170

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:25

Наименование:Turntable welding body

Каталожный номер:13842522

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left platform

Каталожный номер:13775477

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 16GB97.1-02GB/T 97.1

Каталожный номер:A210405000003

Комплект:2

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:A210111000230

Комплект:2

Примечание:

№ на схеме:29

Наименование:Mounting seat

Каталожный номер:13340224

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pin shaft B20x50GB882

Каталожный номер:A210508000041

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:32

Наименование:bracket

Каталожный номер:13340228

Комплект:1

Примечание:

№ на схеме:33

Наименование:Platform electric

Каталожный номер:13731672

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hydraulic fuel tank

Каталожный номер:13060399

Комплект:1

Примечание:

№ на схеме:35

Наименование:Turntable hydraulics

Каталожный номер:13563057

Комплект:1

Примечание:

№ на схеме:36

Наименование:Servo control system II

Каталожный номер:13562902

Комплект:1

Примечание:

№ на схеме:37

Наименование:Servo control system I

Каталожный номер:13562901

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cooling hydraulics

Каталожный номер:13563058

Комплект:1

Примечание:

№ на схеме:39

Наименование:CE dry powder fire extinguisher 6Kg

Каталожный номер:A229900005861

Комплект:1

Примечание:
