Клапан 13283042

← Клапан 13282977 Система сервоуправления ii 13562902 →

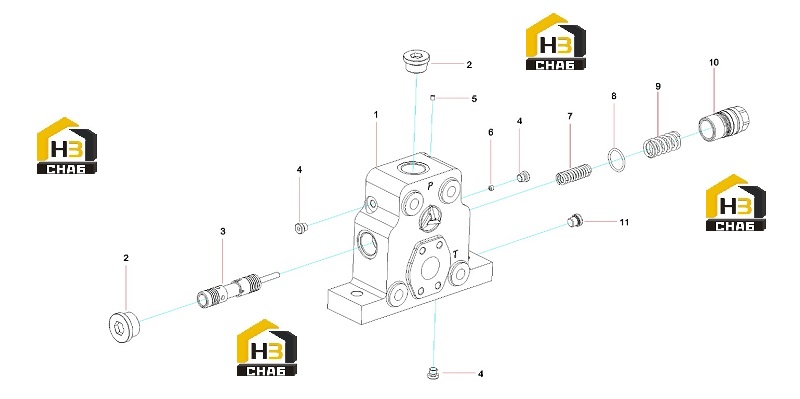

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Inlet and return oil two valve body

Каталожный номер:13414990

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw plug

Каталожный номер:B210399000008

Комплект:2

Примечание:

№ на схеме:3

Наименование:Three-way flow valve stem

Каталожный номер:13281145

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:3

Примечание:

№ на схеме:5

Наименование:Ball-up plug 5X5.5JB9157

Каталожный номер:A229900010656

Комплект:1

Примечание:

№ на схеме:6

Наименование:φ0_5 damping M28A001.3-3

Каталожный номер:12616957

Комплект:1

Примечание:

№ на схеме:7

Наименование:Compensation spring M28A001.4-8

Каталожный номер:11259977

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000042

Комплект:1

Примечание:

№ на схеме:9

Наименование:Three-way flow valve spring M28A001.5-11

Каталожный номер:11259986

Комплект:1

Примечание:

№ на схеме:10

Наименование:Three-way flow valve plug

Каталожный номер:13281150

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw plug

Каталожный номер:B210780000201

Комплект:1

Примечание:
