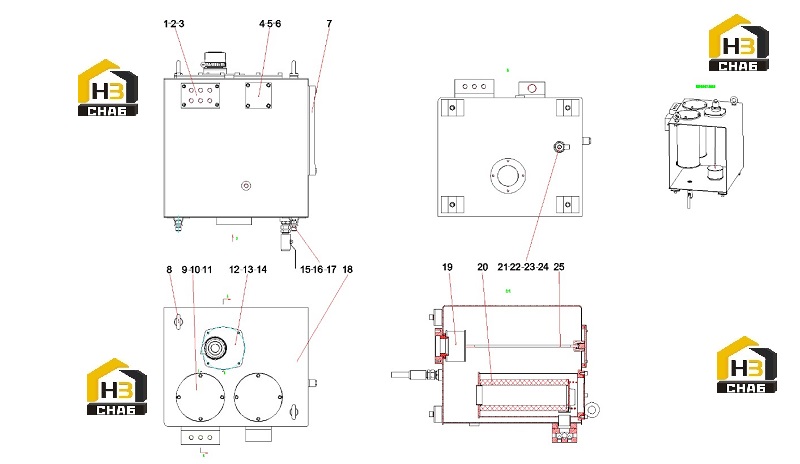

Бак гидравлический 13060399

← Штекер водонепроницаемый q400.101(f).11.3 11416865 Система гидравлическая поворотной платформы 13563057 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil drain block

Каталожный номер:13060003

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 75x3.55GB3452.1

Каталожный номер:A210609000135

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw M10x80GB70.1

Каталожный номер:A210204000016

Комплект:4

Примечание:

№ на схеме:4

Наименование:Oil return block

Каталожный номер:13060048

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000089

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M12x90GB70.1

Каталожный номер:A210204000031

Комплект:4

Примечание:

№ на схеме:7

Наименование:Liquid level thermometer

Каталожный номер:A250100000041

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M12GB825

Каталожный номер:A313251202803

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring 179.3x5.7JISB2401

Каталожный номер:B230101000588

Комплект:3

Примечание:

№ на схеме:10

Наименование:Screw M12x20GB70.1

Каталожный номер:A210204000019

Комплект:8

Примечание:

№ на схеме:11

Наименование:Cover plate

Каталожный номер:13060358

Комплект:2

Примечание:

№ на схеме:12

Наименование:Air filter with lock

Каталожный номер:60193268

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M6x12GB70.1

Каталожный номер:A210204000129

Комплект:4

Примечание:

№ на схеме:14

Наименование:Mounting plate

Каталожный номер:13060376

Комплект:1

Примечание:

№ на схеме:15

Наименование:pad

Каталожный номер:11207333

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000053

Комплект:4

Примечание:

№ на схеме:18

Наименование:Fuel tank welding

Каталожный номер:13060397

Комплект:1

Примечание:

№ на схеме:19

Наименование:Oil-absorbing filter element

Каталожный номер:B222100000235

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil return filter element

Каталожный номер:B222100000379

Комплект:2

Примечание:

№ на схеме:21

Наименование:Solenoid valve Q11F-16T-GB15185

Каталожный номер:23005248

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:21010723

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe joint

Каталожный номер:A229900002519

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe joint

Каталожный номер:21002952

Комплект:1

Примечание:

№ на схеме:25

Наименование:screw

Каталожный номер:13060359

Комплект:1

Примечание:
