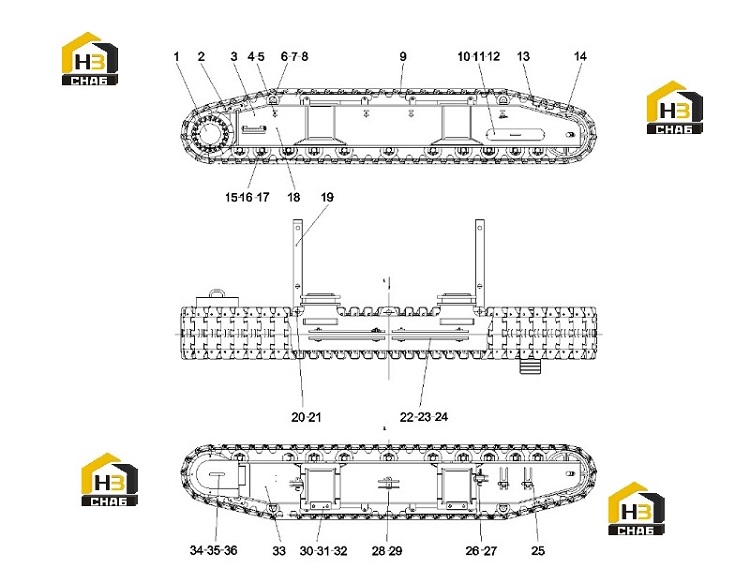

Устройство рамы правой гусеницы 13101481

Каталожный номер:13346530

Комплект:2

Примечание:

№ на схеме:3

Наименование:Welding parts of the right track frame

Каталожный номер:13467525

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:10446800

Комплект:4

Примечание:

№ на схеме:5

Каталожный номер:21011761

Комплект:4

Примечание:

№ на схеме:6

Наименование:Upper guide wheel

Каталожный номер:12087421

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12GB97.1 300HV

Каталожный номер:21001334

Комплект:8

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:9

Наименование:Track assembly

Каталожный номер:13110170

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover plate

Каталожный номер:13471602

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:13

Каталожный номер:13429966

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tensioning mechanism

Каталожный номер:13427743

Комплект:1

Примечание:

№ на схеме:15

Наименование:Support wheel

Каталожный номер:21007095

Комплект:11

Примечание:

№ на схеме:16

Наименование:Washer 20GB97.1 300HV

Каталожный номер:A210406000014

Комплект:44

Примечание:

№ на схеме:17

Наименование:Bolt M20x110GB5782 Grade 10.9

Каталожный номер:A210110000233

Комплект:44

Примечание:

№ на схеме:18

Наименование:Pedal assembly

Каталожный номер:12886422

Комплект:1

Примечание:

№ на схеме:19

Наименование:Coupling plate

Каталожный номер:13110068

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:10088179

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin 10x71GB91

Каталожный номер:A210501000017

Комплект:2

Примечание:

№ на схеме:22

Каталожный номер:13069490

Комплект:4

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000054

Комплект:16

Примечание:

№ на схеме:24

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:16

Примечание:

№ на схеме:25

Каталожный номер:21012137

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:21012139

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin shaft

Каталожный номер:13106448

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:21015139

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:10138514

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:13471603

Комплект:2

Примечание:

№ на схеме:31

Каталожный номер:13471604

Комплект:2

Примечание:

№ на схеме:32
