Система кондиционирования воздуха 12767219

Система кондиционирования воздуха 12767219

← Система сервоуправления iii 13562903 Схема электрическая системы кондиционирования 13157716 →

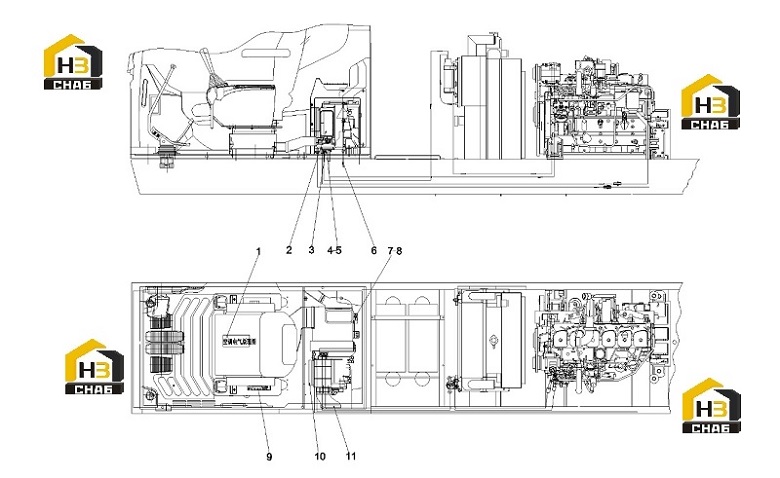

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air conditioning electrical system
Каталожный номер:13157716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Evaporator ZF5 665x395x375D
Каталожный номер:A221600000159
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe joint
Каталожный номер:B229900005758
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw M6x25GB70.1
Каталожный номер:A210204000132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210405000006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Drain pipe SG146310-6240L=500
Каталожный номер:60161984
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:A210111000323
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 8GB96.1
Каталожный номер:A210404000005
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Control panel
Каталожный номер:B249900001447
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Internal air filter
Каталожный номер:B222100000711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:External air filter
Каталожный номер:B222100000660
Комплект:1
Примечание:
