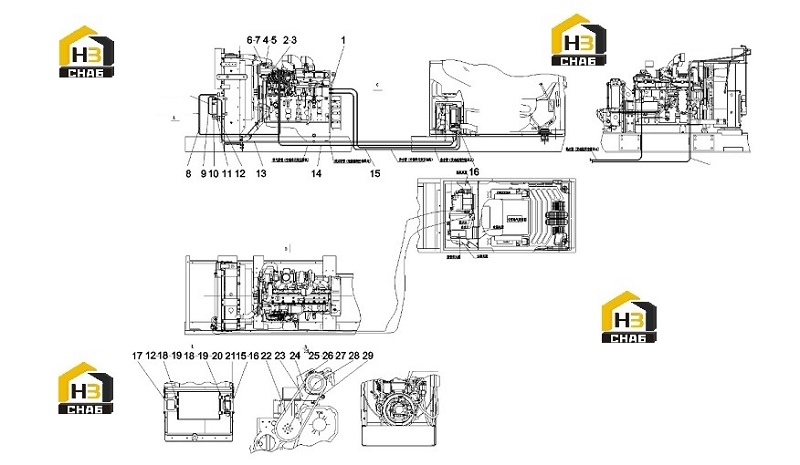

Система компрессора 13745404

← Системы двигателя qsc8.3-c26 13743650 Система охлаждения 13742319 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter BQ50E.27(c).1-2

Каталожный номер:10693654

Комплект:2

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:3

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000082

Комплект:6

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000007

Комплект:16

Примечание:

№ на схеме:7

Наименование:Screw M8x80GB70.1

Каталожный номер:A210204000179

Комплект:4

Примечание:

№ на схеме:8

Наименование:Exhaust hose SG445230-A050

Каталожный номер:60001234

Комплект:1

Примечание:

№ на схеме:9

Наименование:Liquid hose SG445130-A470

Каталожный номер:60001238

Комплект:1

Примечание:

№ на схеме:10

Наименование:Reservoir

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:11

Наименование:Reservoir bracket

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:12

Наименование:Condenser assembly

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:13

Наименование:Liquid hose SG5-445210-147

Каталожный номер:13098638

Комплект:1

Примечание:

№ на схеме:14

Наименование:Suction hose SG5-445350-173

Каталожный номер:13098602

Комплект:1

Примечание:

№ на схеме:15

Наименование:Reinforced hose

Каталожный номер:12700878

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose hoop

Каталожный номер:21053361

Комплект:5

Примечание:

№ на схеме:17

Наименование:Condenser bracket

Каталожный номер:12810901

Комплект:1

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000092

Комплект:6

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:21

Наименование:Condenser bracket

Каталожный номер:12810902

Комплект:1

Примечание:

№ на схеме:22

Наименование:Toothed belt

Каталожный номер:A230106000394

Комплект:1

Примечание:

№ на схеме:23

Наименование:Compressor bracket

Каталожный номер:12810970

Комплект:1

Примечание:

№ на схеме:24

Наименование:Compressor bracket

Каталожный номер:12811266

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M12x30GB70.1 10.9 grade

Каталожный номер:A210204000337

Комплект:2

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:28

Наименование:Compressor YJ167 SG447220-4053

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:29

Наименование:bolt

Каталожный номер:A210111000204

Комплект:1

Примечание:
