Система гидравлическая 13563981

← Система гидравлическая лебедки 13562900 Клапан 10109526 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

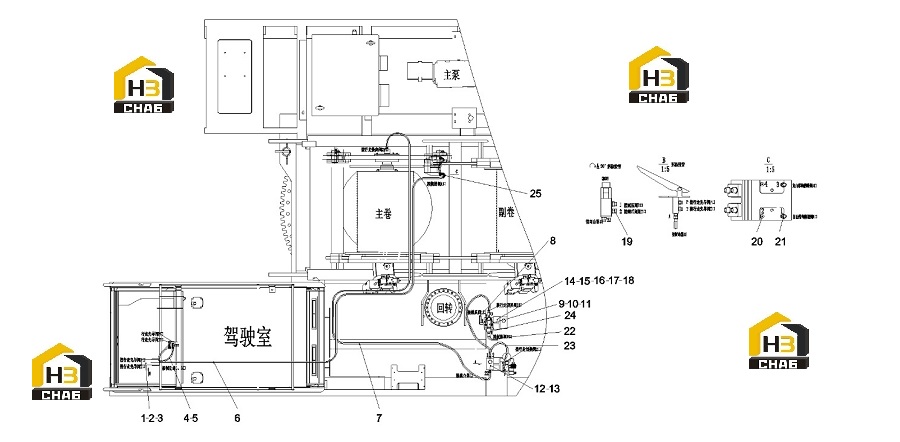

№ на схеме:1

Наименование:Pilot valve

Каталожный номер:21001679

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M5x20GB70.1

Каталожный номер:A210204000117

Комплект:3

Примечание:

№ на схеме:3

Наименование:nut

Каталожный номер:A210307000015

Комплект:3

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:A831313050000

Комплект:2

Примечание:

№ на схеме:5

Наименование:Three-way combination L-shaped joint

Каталожный номер:A229900002938

Комплект:5

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002237

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose 1SN08-DKOL-4250Q/SY1102

Каталожный номер:21020709

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pressure reducing valve DR10G-5-L5X/5YM/2

Каталожный номер:21024085

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M10x110GB70.1 10.9 grade

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:11

Наименование:Nut M10GB923

Каталожный номер:A210336000002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Unloading valve set

Каталожный номер:10109526

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:14

Наименование:Valve bracket

Каталожный номер:13092862

Комплект:1

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:19

Наименование:End straight connector

Каталожный номер:A229900002570

Комплект:7

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:21008717

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pipe joint

Каталожный номер:21002881

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose Q/SY1102

Каталожный номер:B230103001082

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103000978

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pipe joint

Каталожный номер:A229900003605

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose 1SN08-DKQL90-750-V270Q/SY1102

Каталожный номер:B230103004226

Комплект:2

Примечание:
