Система гидравлическая 13562906

← Устройство блокировки 13065768 Мотор гидравлический spes-w00-mdb1f11 11567284 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

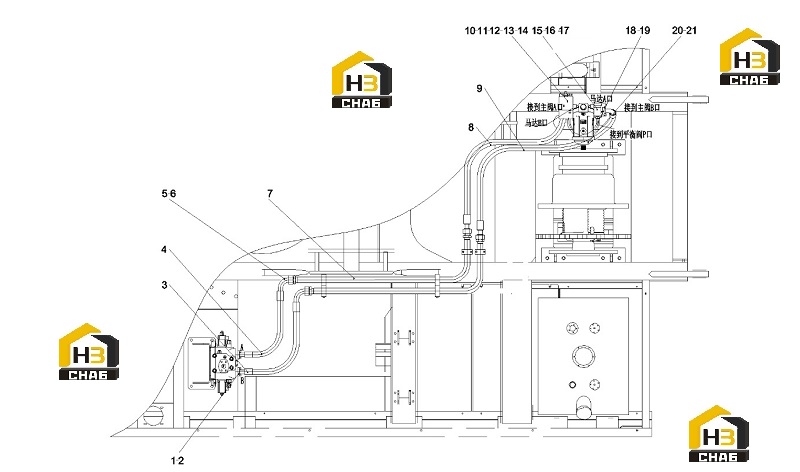

№ на схеме:1

Наименование:Folio flange

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:3

Наименование:Hose 4SH25-DKOS90-SFL-950Q/SY1102

Каталожный номер:60268677

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose 4SH25-DKOS90-SFL-780Q/SY1102

Каталожный номер:60020431

Комплект:1

Примечание:

№ на схеме:5

Наименование:Single pipe clamp

Каталожный номер:60009453

Комплект:2

Примечание:

№ на схеме:6

Наименование:Single pipe clamp

Каталожный номер:21016826

Комплект:4

Примечание:

№ на схеме:7

Наименование:Steel pipe assembly

Каталожный номер:13264696

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose/SY1102

Каталожный номер:60026298

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Q/SY1102

Каталожный номер:B230103004266

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hoist balance valve

Каталожный номер:13850050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M12x90GB70.1

Каталожный номер:A210204000031

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:6

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:21001441

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M12x40GB70.1 10.9 grade

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:15

Наименование:Flange block

Каталожный номер:13210821

Комплект:1

Примечание:

№ на схеме:16

Наименование:Folio flange

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M12x80GB70.1

Каталожный номер:A210204000029

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pipe joint

Каталожный номер:A229900002569

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose SY1102

Каталожный номер:21020858

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPES-W00-MDB1F11 hydraulic axial plunger motor assembly

Каталожный номер:11567284

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M16x50GB70.1 10.9 grade

Каталожный номер:21005036

Комплект:4

Примечание:
