Секция стрелы промежуточная 9m 12688920

Секция стрелы промежуточная 9m 12688920

← Трос iv 10096719 Комплектующие промежуточной секции 9m 11145509 →

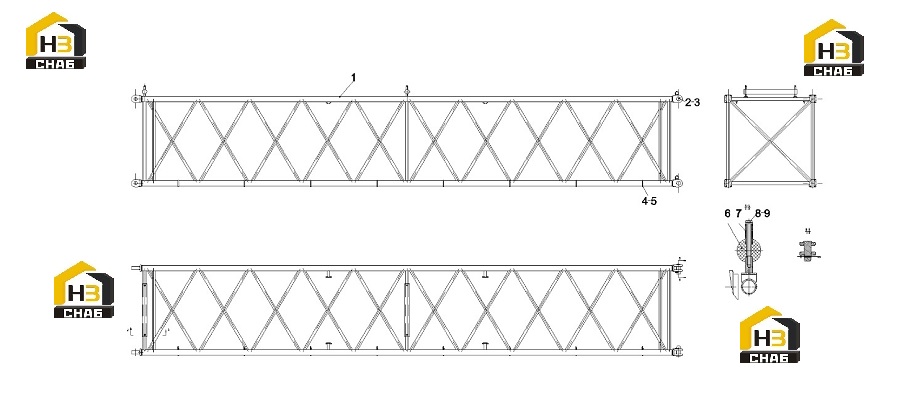

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:9m middle arm welding body
Каталожный номер:11145509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:pin
Каталожный номер:10110754
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin pin
Каталожный номер:21011763
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Throat clamp
Каталожный номер:A210855000021
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Line card
Каталожный номер:10842734
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nylon roller
Каталожный номер:10999392
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nylon tube
Каталожный номер:10838826
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M12x140 (GB5782)
Каталожный номер:A210110000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
