Пластины защитные (слева) 13775477

Пластины защитные (слева) 13775477

← Бак топливный 21005682 Подножка 21021939 →

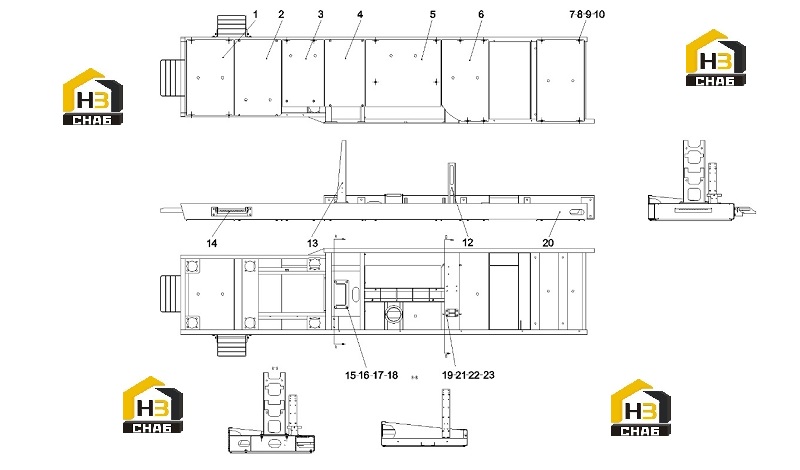

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bottom plate
Каталожный номер:13338500
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bottom plate
Каталожный номер:13338501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bottom plate
Каталожный номер:13338502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:board
Каталожный номер:13338503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bottom plate
Каталожный номер:13338504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bottom plate
Каталожный номер:13338505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bottom plate
Каталожный номер:13338506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210405000001
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210401000002
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:A210111000039
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Valve bracket
Каталожный номер:13092862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Main valve bracket
Каталожный номер:13092857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pedal assembly
Каталожный номер:21021939
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:A210401000004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:washer
Каталожный номер:A210405000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:nut
Каталожный номер:A210307000040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:bolt
Каталожный номер:A210111000230
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:nut
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Welding parts on the left platform
Каталожный номер:13775459
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:bolt
Каталожный номер:A210111000027
Комплект:4
Примечание:
