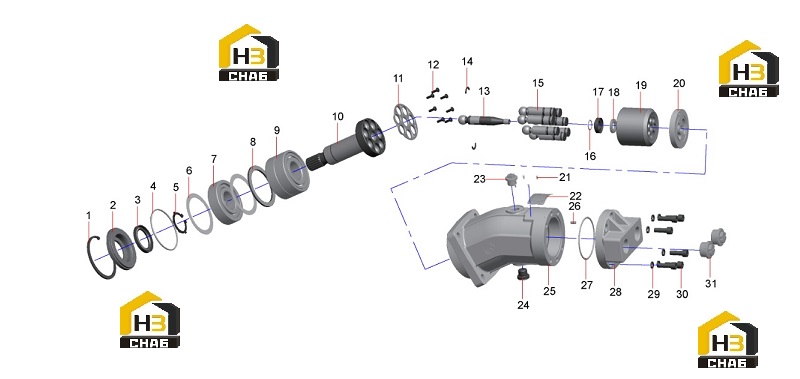

Мотор гидравлический 11550766

← Система гидравлическая поворотной платформы 13563057 Клапан поворотный регулирующий 13590226 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:A210416000023

Комплект:1

Примечание:

№ на схеме:2

Наименование:Mi Gui inch cover

Каталожный номер:11579264

Комплект:1

Примечание:

№ на схеме:3

Наименование:BABSL oil seal

Каталожный номер:60068928

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:24004514

Комплект:1

Примечание:

№ на схеме:5

Наименование:Elastic retaining ring for shaft

Каталожный номер:11579278

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spindle adjustment gasket

Каталожный номер:11579269

Комплект:4

Примечание:

№ на схеме:7

Наименование:Rolling bearing

Каталожный номер:B221500000148

Комплект:3

Примечание:

№ на схеме:8

Наименование:Bearing washer

Каталожный номер:11579275

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rolling bearing

Каталожный номер:60087524

Комплект:2

Примечание:

№ на схеме:10

Наименование:spindle

Каталожный номер:11579274

Комплект:1

Примечание:

№ на схеме:11

Наименование:Return disk

Каталожный номер:11579276

Комплект:1

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:60068698

Комплект:7

Примечание:

№ на схеме:13

Наименование:Center pole

Каталожный номер:11579277

Комплект:1

Примечание:

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:11579268

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plunger assembly

Каталожный номер:11579282

Комплект:7

Примечание:

№ на схеме:16

Наименование:Spring adjustment gasket

Каталожный номер:11579267

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring seat

Каталожный номер:11579265

Комплект:1

Примечание:

№ на схеме:18

Наименование:Disc spring

Каталожный номер:11579266

Комплект:4

Примечание:

№ на схеме:19

Наименование:Cylinder block sub-components

Каталожный номер:11579286

Комплект:1

Примечание:

№ на схеме:20

Наименование:Distribution disc sub-components

Каталожный номер:11579289

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rivets

Каталожный номер:A210510000010

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nameplate

Каталожный номер:11494166

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw plug

Каталожный номер:60086261

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw plug

Каталожный номер:B210399000002

Комплект:1

Примечание:

№ на схеме:25

Наименование:shell

Каталожный номер:11579270

Комплект:1

Примечание:

№ на схеме:26

Наименование:pin

Каталожный номер:60075647

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60069461

Комплект:1

Примечание:

№ на схеме:28

Наименование:End cap

Каталожный номер:11579272

Комплект:1

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000017

Комплект:6

Примечание:

№ на схеме:30

Наименование:screw

Каталожный номер:60068701

Комплект:6

Примечание:

№ на схеме:31

Наименование:Screw plug

Каталожный номер:60086262

Комплект:2

Примечание:
