Механизм защитный 13097819

Механизм защитный 13097819

← Механизм подъемный вспомогательный 13096296 Комплектующие механизма защитного 13097559 →

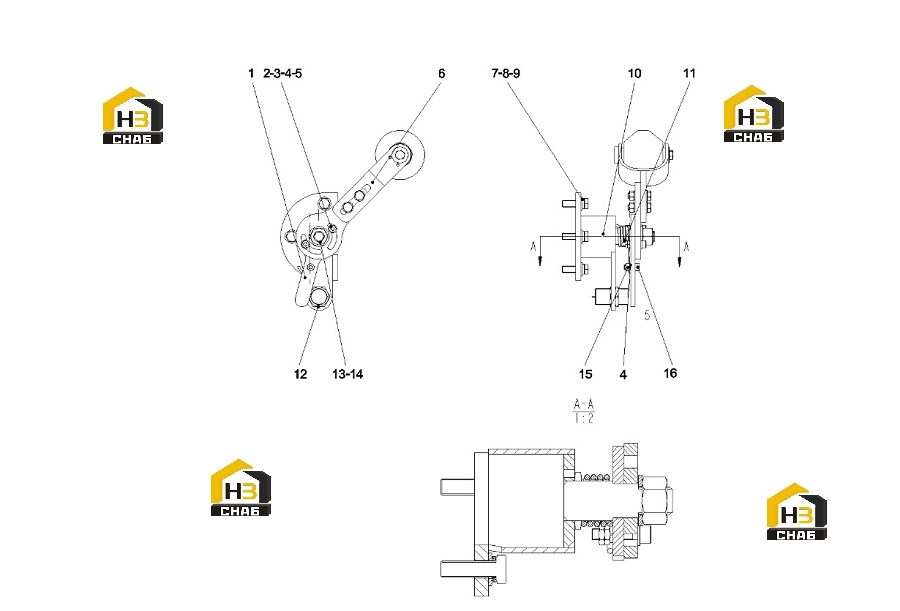

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:rocker
Каталожный номер:13097452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M8GB6172.1
Каталожный номер:A210309000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M8x35GB70.1
Каталожный номер:A210204000184
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210401000017
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210405000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Roller adjustment device
Каталожный номер:13097559
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer
Каталожный номер:A210401000002
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:A210405000001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:A210111000204
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shaft seat welding body
Каталожный номер:13327871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:spring
Каталожный номер:11126979
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Proximity switch NB10-30M60-A1-V1
Каталожный номер:60118196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:A210405000008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:nut
Каталожный номер:A210307000005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:nut
Каталожный номер:A210307000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw M8x20GB70.1
Каталожный номер:A210204000147
Комплект:1
Примечание:
