Корпус гуська 11904098

Корпус гуська 11904098

← Комплектующие гуська 11904106 Система электрическая гуська 12947537 →

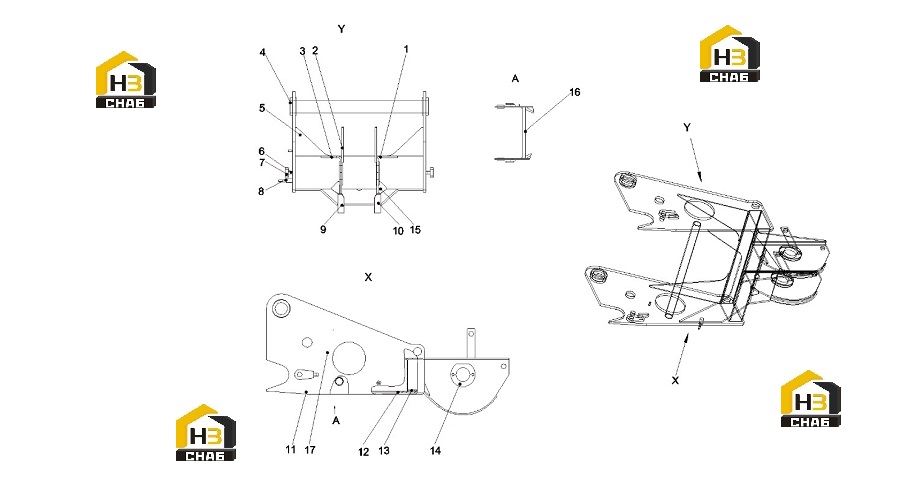

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Corner plate
Каталожный номер:11915154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Baffle
Каталожный номер:11142858
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Corner plate
Каталожный номер:11904087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fixing sleeve
Каталожный номер:21023367
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Corner plate
Каталожный номер:11904085
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:board
Каталожный номер:21000490
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ear plate
Каталожный номер:21001620
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Stop rod
Каталожный номер:21000957
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Curved plate
Каталожный номер:21003374
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Curved plate
Каталожный номер:21003373
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Side panel
Каталожный номер:11904084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:board
Каталожный номер:11904086
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Square tube
Каталожный номер:11142864
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:11142861
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:board
Каталожный номер:11916243
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:tube
Каталожный номер:11919628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Cushion column
Каталожный номер:10456218
Комплект:1
Примечание:
