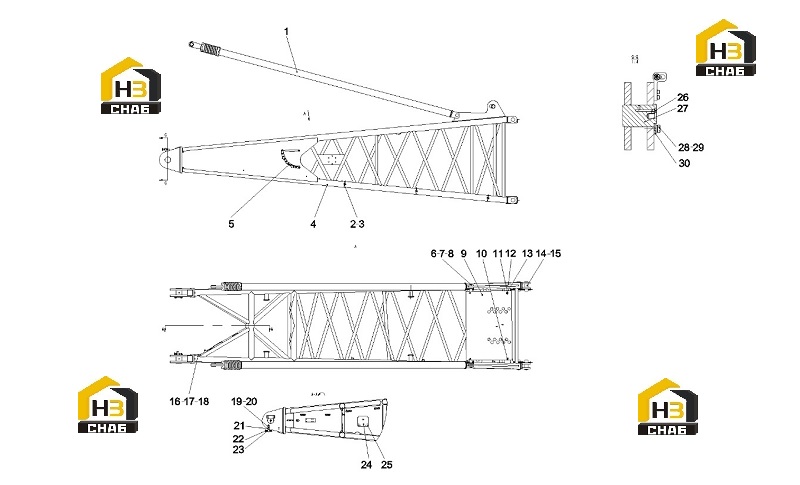

Комплектующие секции стрелы корневой 11138369

← Секция стрелы корневая 13091282 Уровень наклона стрелы 12638535 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Anti-roll bar

Каталожный номер:11138424

Комплект:2

Примечание:

№ на схеме:2

Наименование:Line card

Каталожный номер:10842734

Комплект:3

Примечание:

№ на схеме:3

Наименование:Throat clamp

Каталожный номер:A210855000021

Комплект:3

Примечание:

№ на схеме:4

Наименование:Lower arm welding body

Каталожный номер:11138412

Комплект:1

Примечание:

№ на схеме:5

Наименование:Angle card

Каталожный номер:12638535

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin 10x100GB91

Каталожный номер:A210501000016

Комплект:2

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:11138364

Комплект:2

Примечание:

№ на схеме:8

Наименование:pin

Каталожный номер:10087453

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pattern board

Каталожный номер:11138365

Комплект:1

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000053

Комплект:4

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:A210307000040

Комплект:6

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:10110754

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000016

Комплект:7

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000080

Комплект:10

Примечание:

№ на схеме:18

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:7

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:A210204000181

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:21

Наименование:Adjustment pad

Каталожный номер:11810446

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adjusting bolts

Каталожный номер:11810447

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 16GB97.1 300HV

Каталожный номер:21001338

Комплект:2

Примечание:

№ на схеме:24

Наименование:board

Каталожный номер:13416186

Комплект:1

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210405000006

Комплект:3

Примечание:

№ на схеме:26

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:27

Наименование:Pin shaft

Каталожный номер:11138367

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M20x45GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:4

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:30

Наименование:Pressure plate

Каталожный номер:11138368

Комплект:2

Примечание:
