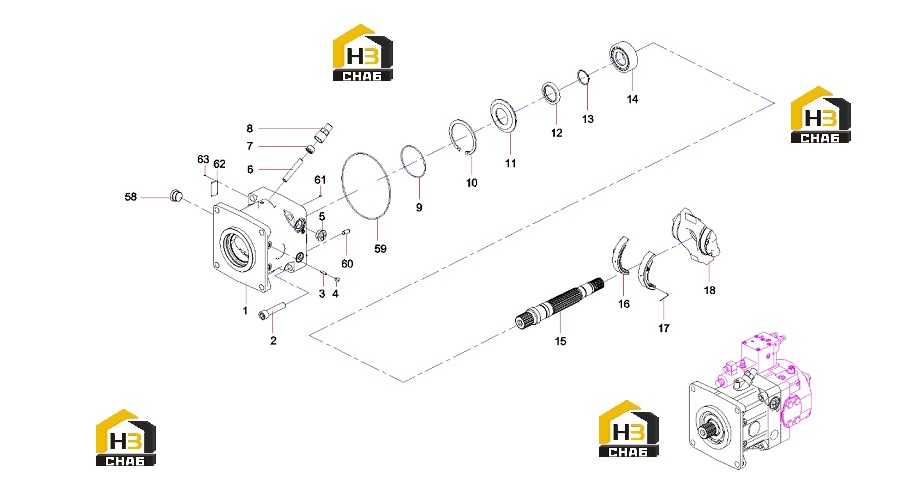

Комплектующие насоса (часть1) 11534465

← Насос гидравлический 13085917 Комплектующие насоса (часть2) 11534465 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:shell

Каталожный номер:11602104

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M20x90GB70.1 12.9 grade

Каталожный номер:60090922

Комплект:4

Примечание:

№ на схеме:3

Наименование:Positioning bolt

Каталожный номер:11545875

Комплект:4

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw plug

Каталожный номер:60069470

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M16x100DIN913

Каталожный номер:60068707

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sealed lock nut

Каталожный номер:60084922

Комплект:2

Примечание:

№ на схеме:8

Наименование:Protective cap

Каталожный номер:11613026

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101001390

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining ring 125x4DIN472

Каталожный номер:60084640

Комплект:1

Примечание:

№ на схеме:11

Наименование:Mi Gui inch cover

Каталожный номер:11613024

Комплект:1

Примечание:

№ на схеме:12

Наименование:TCZ oil seal

Каталожный номер:60068934

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retaining ring 52

Каталожный номер:A210414000120

Комплект:1

Примечание:

№ на схеме:14

Наименование:bearing

Каталожный номер:60084830

Комплект:1

Примечание:

№ на схеме:15

Наименование:spindle

Каталожный номер:11607885

Комплект:1

Примечание:

№ на схеме:16

Наименование:bearing

Каталожный номер:60084831

Комплект:2

Примечание:

№ на схеме:17

Наименование:Right angle bolt

Каталожный номер:11607896

Комплект:4

Примечание:

№ на схеме:18

Наименование:Swash plate

Каталожный номер:11607895

Комплект:1

Примечание:

№ на схеме:58

Наименование:Screw plug

Каталожный номер:B210399000008

Комплект:2

Примечание:

№ на схеме:59

Наименование:O-ring 228.19x3.53AS568-270 N70

Каталожный номер:24001048

Комплект:1

Примечание:

№ на схеме:60

Наименование:Pin 12x28GB119.1 A1

Каталожный номер:60084628

Комплект:2

Примечание:

№ на схеме:61

Наименование:Pin 4x8GB879.4

Каталожный номер:60084629

Комплект:2

Примечание:

№ на схеме:62

Наименование:Nameplate

Каталожный номер:12329397

Комплект:1

Примечание:

№ на схеме:63

Наименование:Rivets

Каталожный номер:A210510000010

Комплект:4

Примечание:
