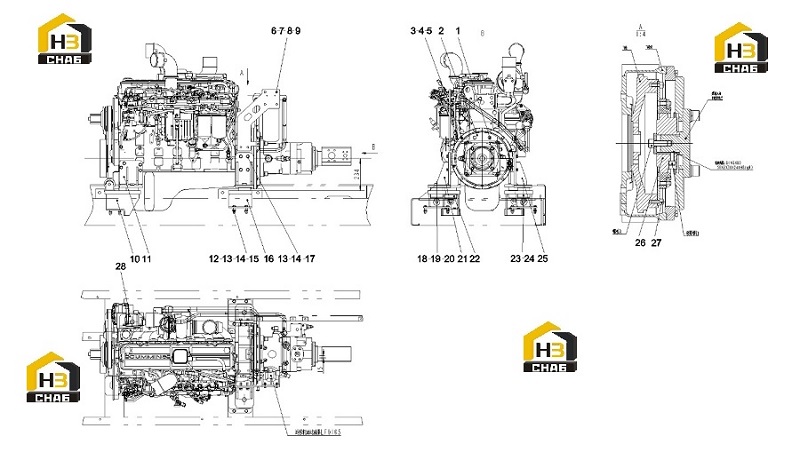

Комплектующие двигателя 13741928

← Система забора воздуха 13742019 Подушка двигателя 21003718 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x20GB5783

Каталожный номер:A210111000105

Комплект:2

Примечание:

№ на схеме:2

Наименование:Mounting flange

Каталожный номер:13741436

Комплект:1

Примечание:

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000029

Комплект:12

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000091

Комплект:4

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:10

Наименование:Front bracket

Каталожный номер:13089505

Комплект:2

Примечание:

№ на схеме:11

Наименование:Front left leg

Каталожный номер:12831919

Комплект:1

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000001

Комплект:16

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:A210405000001

Комплект:48

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:15

Наименование:Bolt M12x50GB5783

Каталожный номер:A210111000042

Комплект:8

Примечание:

№ на схеме:16

Наименование:Rear bracket

Каталожный номер:13089513

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M12x45GB5783 Grade 10.9

Каталожный номер:A210111000119

Комплект:24

Примечание:

№ на схеме:18

Наименование:Bolt M20x130GB5782 Grade 10.9

Каталожный номер:A210111000446

Комплект:4

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210307000005

Комплект:4

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bracket 1

Каталожный номер:13647803

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shock absorber

Каталожный номер:21003718

Комплект:2

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:21011105

Комплект:4

Примечание:

№ на схеме:24

Наименование:Shock absorber

Каталожный номер:21003719

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bracket 2

Каталожный номер:13647805

Комплект:1

Примечание:

№ на схеме:26

Наименование:Flange coupling BoWex100 FLE-PA 06040302-3

Каталожный номер:21020269

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:8

Примечание:

№ на схеме:28

Наименование:Front left leg

Каталожный номер:13741277

Комплект:1

Примечание:
