Колесо направляющее 13427743

Колесо направляющее 13427743

← Узел гусеничного башмака 13110170 Каток опорный 21007095 →

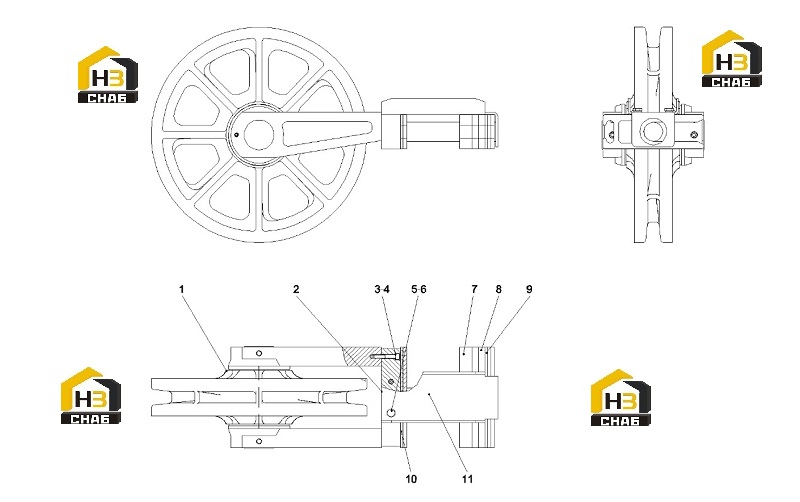

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Guide wheel assembly
Каталожный номер:13294947
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Adjustment frame
Каталожный номер:13427745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw M12x70GB70.1 10.9 grade
Каталожный номер:A210204000362
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210401000004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cushion
Каталожный номер:13427739
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cushion
Каталожный номер:13427740
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cushion
Каталожный номер:13427738
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cushion
Каталожный номер:13427741
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fixed plate
Каталожный номер:13427742
Комплект:1
Примечание:
