Блок шкивов верхний 13144368

← Блок шкивов 13144358 Маслопровод мачты 11148684 →

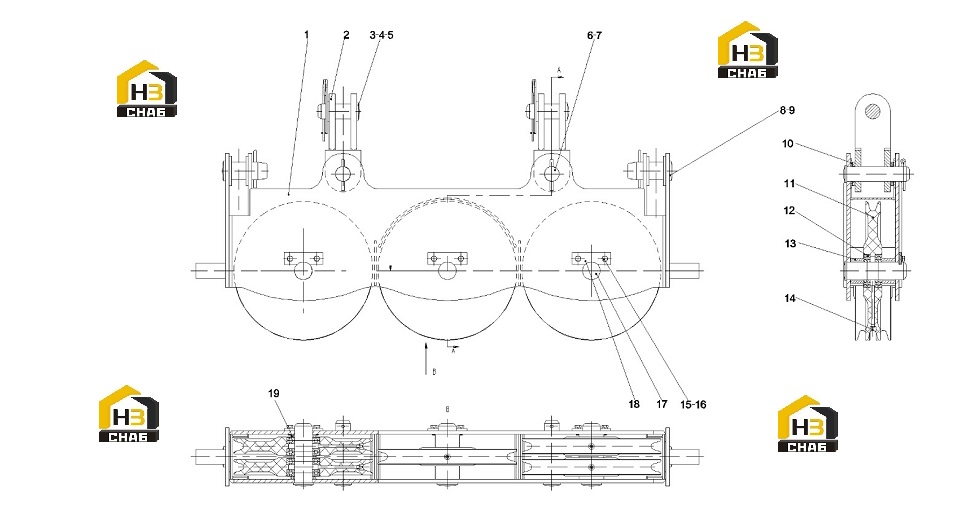

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Upper pulley frame

Каталожный номер:13144374

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connecting frame

Каталожный номер:21004939

Комплект:2

Примечание:

№ на схеме:3

Наименование:pin

Каталожный номер:10111871

Комплект:2

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:21001349

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin pin

Каталожный номер:21011763

Комплект:2

Примечание:

№ на схеме:6

Наименование:pin

Каталожный номер:13144376

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pin 10x80GB91

Каталожный номер:21006354

Комплект:2

Примечание:

№ на схеме:8

Наименование:pin

Каталожный номер:10111872

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin 10x100GB91

Каталожный номер:A210501000016

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:13144367

Комплект:4

Примечание:

№ на схеме:11

Наименование:pulley

Каталожный номер:21003400

Комплект:5

Примечание:

№ на схеме:12

Наименование:Rolling bearing GB276

Каталожный номер:21003148

Комплект:10

Примечание:

№ на схеме:13

Наименование:Spacer

Каталожный номер:13144357

Комплект:2

Примечание:

№ на схеме:14

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:5

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000037

Комплект:6

Примечание:

№ на схеме:17

Наименование:Pin shaft

Каталожный номер:13144377

Комплект:3

Примечание:

№ на схеме:18

Наименование:Baffle

Каталожный номер:13106438

Комплект:3

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:13144355

Комплект:6

Примечание:
