Блок кондиционера zf5 665×395×375d a221600000159

← Схема электрическая системы кондиционирования 13157716 Крышки защитные платформы 13767096 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

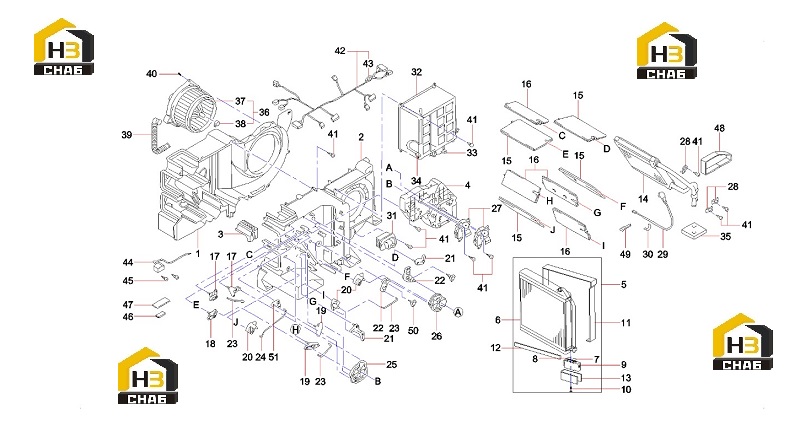

№ на схеме:1

Наименование:Cooling unit shell 245450-5114

Каталожный номер:60153211

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cooling unit shell SG245450-5840

Каталожный номер:60153213

Комплект:1

Примечание:

№ на схеме:3

Наименование:Film SG116576-3810

Каталожный номер:60153195

Комплект:1

Примечание:

№ на схеме:4

Наименование:Film SG116576-3820

Каталожный номер:60153196

Комплект:1

Примечание:

№ на схеме:5

Наименование:Evaporator assembly with parts SG446010-3132

Каталожный номер:60153202

Комплект:1

Примечание:

№ на схеме:6

Наименование:Evaporator sub-assembly 446600-0991

Каталожный номер:60153217

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 949142-0020

Каталожный номер:60153192

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 949142-0030

Каталожный номер:60153193

Комплект:1

Примечание:

№ на схеме:9

Наименование:Expansion valve 447500-2750

Каталожный номер:60153197

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt 949046-3100

Каталожный номер:60153215

Комплект:2

Примечание:

№ на схеме:11

Наименование:Heat insulation gasket SG146657-8841

Каталожный номер:60153203

Комплект:1

Примечание:

№ на схеме:12

Наименование:Heat insulation gasket SG146657-9811

Каталожный номер:60153205

Комплект:3

Примечание:

№ на схеме:13

Наименование:Heat insulation gasket SG146657-8850

Каталожный номер:60153204

Комплект:1

Примечание:

№ на схеме:14

Наименование:Heater core assembly 116140-0050

Каталожный номер:60153242

Комплект:1

Примечание:

№ на схеме:15

Наименование:Door sub-assembly 116660-7570

Каталожный номер:60049962

Комплект:4

Примечание:

№ на схеме:16

Наименование:Door sub-assembly 116650-6850

Каталожный номер:60153216

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connecting rod sub-assembly 116780-2481

Каталожный номер:60049956

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connecting rod sub-assembly 116780-2491

Каталожный номер:60049957

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connecting rod sub-assembly 116780-2501

Каталожный номер:60049958

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connecting rod sub-assembly 116780-2510

Каталожный номер:60049959

Комплект:3

Примечание:

№ на схеме:21

Наименование:Rod 116781-3000

Каталожный номер:60049941

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connecting rod sub-assembly 116780-3130

Каталожный номер:60049960

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shaft 116662-7670

Каталожный номер:60049963

Комплект:3

Примечание:

№ на схеме:24

Наименование:Shaft 116662-7681

Каталожный номер:60049964

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sheet 116576-3852

Каталожный номер:60049943

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sheet 116576-3862

Каталожный номер:60049944

Комплект:1

Примечание:

№ на схеме:27

Наименование:Servo motor assembly 063800-0300

Каталожный номер:60049947

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fixture 017231-0700

Каталожный номер:60049955

Комплект:1

Примечание:

№ на схеме:29

Наименование:Water temperature sensor 170400-4670

Каталожный номер:60033039

Комплект:1

Примечание:

№ на схеме:30

Наименование:Temperature sensing package parts bracket 145511-0040

Каталожный номер:60049952

Комплект:1

Примечание:

№ на схеме:31

Наименование:Air conditioner power transistor assembly 077800-0750

Каталожный номер:60049968

Комплект:1

Примечание:

№ на схеме:32

Наименование:Box sub-assembly SG146340-0560

Каталожный номер:60049942

Комплект:1

Примечание:

№ на схеме:33

Наименование:Servo motor assembly with accessories 063600-4580

Каталожный номер:60049945

Комплект:1

Примечание:

№ на схеме:34

Наименование:Thermistor assembly 077500-5650

Каталожный номер:60153240

Комплект:1

Примечание:

№ на схеме:35

Наименование:Heat insulation gasket SG146657-8860

Каталожный номер:60049953

Комплект:2

Примечание:

№ на схеме:36

Наименование:Motor assembly SG116340-7030

Каталожный номер:60146606

Комплект:1

Примечание:

№ на схеме:37

Наименование:Blower fan 116221-2910

Каталожный номер:60153209

Комплект:1

Примечание:

№ на схеме:38

Наименование:Fixture 017231-2370

Каталожный номер:60153210

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pipeline 146651-1120

Каталожный номер:60153194

Комплект:1

Примечание:

№ на схеме:40

Наименование:Self-tapping screw with washer (D5 L16) 949008-0330

Каталожный номер:60049950

Комплект:1

Примечание:

№ на схеме:41

Наименование:Self-tapping screw SG949001-1730

Каталожный номер:60049965

Комплект:1

Примечание:

№ на схеме:42

Наименование:Air conditioner cable bundle assembly 246470-2451

Каталожный номер:60153239

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fuse 93950-05003

Каталожный номер:60153238

Комплект:1

Примечание:

№ на схеме:44

Наименование:Thermistor assembly 113550-0780

Каталожный номер:60153241

Комплект:1

Примечание:

№ на схеме:45

Наименование:Screw with washer (M5 L10) 91370-04101

Каталожный номер:60049949

Комплект:1

Примечание:

№ на схеме:46

Наименование:Heat insulation gasket SG146667-0300

Каталожный номер:60153206

Комплект:2

Примечание:

№ на схеме:47

Наименование:Heat insulation gasket SG146667-0380

Каталожный номер:60153207

Комплект:1

Примечание:

№ на схеме:48

Наименование:Heat insulation gasket SG146667-0440

Каталожный номер:60153208

Комплект:1

Примечание:

№ на схеме:49

Наименование:Clip 246790-2060

Каталожный номер:60088095

Комплект:1

Примечание:

№ на схеме:50

Наименование:Screw 949008-0460

Каталожный номер:60088102

Комплект:3

Примечание:

№ на схеме:51

Наименование:Connecting rod sub-assembly 116780-3920

Каталожный номер:60153214

Комплект:1

Примечание:
