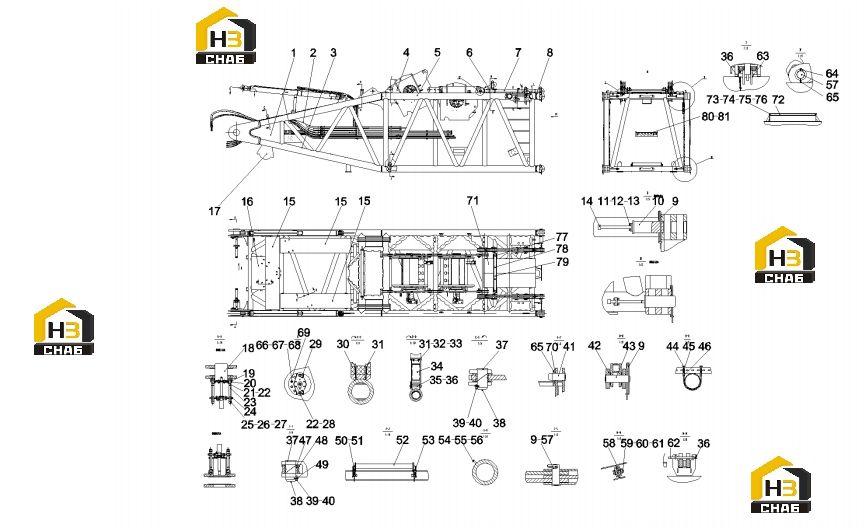

Узел корневой секции стрелы 13801392

Каталожный номер:21012139

Комплект:14

Примечание:

№ на схеме:10

Наименование:Kingpin

Каталожный номер:21037467

Комплект:4

Примечание:

№ на схеме:11

Каталожный номер:A210111000040

Комплект:8

Примечание:

№ на схеме:12

Каталожный номер:A210314000010

Комплект:10

Примечание:M12GB6184

№ на схеме:13

Наименование:Connect the board

Каталожный номер:21037829

Комплект:4

Примечание:

№ на схеме:14

Наименование:Guide rod

Каталожный номер:21037830

Комплект:4

Примечание:

№ на схеме:15

Наименование:pedal

Каталожный номер:11427487

Комплект:3

Примечание:500x2500

№ на схеме:16

Наименование:pedal

Каталожный номер:11430479

Комплект:1

Примечание:500x1150

№ на схеме:17

Наименование:Auxiliary hoist mechanism

Каталожный номер:21036593

Комплект:1

Примечание:

№ на схеме:18

Наименование:Main arm root pin

Каталожный номер:13801386

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin plate

Каталожный номер:12983570

Комплект:2

Примечание:

№ на схеме:20

Наименование:Lock pin

Каталожный номер:21020133

Комплект:4

Примечание:

№ на схеме:21

Каталожный номер:A210111000118

Комплект:16

Примечание:

№ на схеме:22

Каталожный номер:A210401000002

Комплект:28

Примечание:

№ на схеме:23

Наименование:Root pin guide rod

Каталожный номер:13801387

Комплект:4

Примечание:

№ на схеме:24

Каталожный номер:11410527

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:A210301000011

Комплект:4

Примечание:

№ на схеме:26

Каталожный номер:A210401000011

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:A210405000014

Комплект:4

Примечание:

№ на схеме:28

Каталожный номер:A210111000119

Комплект:12

Примечание:M12x45GB5783 10.9

№ на схеме:29

Наименование:Deck

Каталожный номер:21037567

Комплект:4

Примечание:

№ на схеме:30

Наименование:Nylon block

Каталожный номер:12266674

Комплект:4

Примечание:

№ на схеме:31

Каталожный номер:A210204000029

Комплект:8

Примечание:M12x80GB70.1

№ на схеме:32

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:33

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:34

Наименование:Support seat

Каталожный номер:11112863

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:11112949

Комплект:4

Примечание:

№ на схеме:36

Каталожный номер:21011761

Комплект:8

Примечание:

№ на схеме:37

Наименование:Pin shaft

Каталожный номер:10484412

Комплект:4

Примечание:

№ на схеме:38

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:39

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:40

Каталожный номер:A313041602516

Комплект:8

Примечание:M16x25

№ на схеме:41

Наименование:axis

Каталожный номер:13801390

Комплект:8

Примечание:

№ на схеме:42

Наименование:Connecting board

Каталожный номер:13801388

Комплект:4

Примечание:

№ на схеме:43

Каталожный номер:10115355

Комплект:4

Примечание:

№ на схеме:44

Каталожный номер:A210204000134

Комплект:20

Примечание:M6x35GB70.1

№ на схеме:45

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:20

Примечание:

№ на схеме:46

Наименование:Pedal fixed chain

Каталожный номер:11130832

Комплект:10

Примечание:

№ на схеме:47

Наименование:Copper sleeve

Каталожный номер:21037474

Комплект:4

Примечание:

№ на схеме:48

Наименование:Roller

Каталожный номер:10484411

Комплект:2

Примечание:

№ на схеме:49

Наименование:Card board

Каталожный номер:12983383

Комплект:4

Примечание:

№ на схеме:50

Каталожный номер:A210491000019

Комплект:2

Примечание:

№ на схеме:51

Каталожный номер:10206700

Комплект:4

Примечание:

№ на схеме:52

Наименование:Roller

Каталожный номер:10260030

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:21011763

Комплект:2

Примечание:

№ на схеме:54

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:59

Примечание:

№ на схеме:55

Каталожный номер:A210401000016

Комплект:59

Примечание:

№ на схеме:56

Каталожный номер:A210111000080

Комплект:59

Примечание:

№ на схеме:57

Каталожный номер:10062492

Комплект:8

Примечание:

№ на схеме:58

Наименование:Connecting board

Каталожный номер:11104149

Комплект:12

Примечание:

№ на схеме:59

Каталожный номер:A210111000091

Комплект:38

Примечание:

№ на схеме:60

Каталожный номер:A210314000008

Комплект:38

Примечание:

№ на схеме:61

Каталожный номер:A210405000007

Комплект:76

Примечание:

№ на схеме:62

Наименование:Fixed pin

Каталожный номер:13795254

Комплект:2

Примечание:

№ на схеме:63

Каталожный номер:10395892

Комплект:2

Примечание:

№ на схеме:64

Каталожный номер:13795253

Комплект:2

Примечание:

№ на схеме:65

Каталожный номер:A210491000025

Комплект:10

Примечание:8x112GB91

№ на схеме:66

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:67

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:68

Каталожный номер:A210111000234

Комплект:8

Примечание:

№ на схеме:69

Каталожный номер:13801389

Комплект:2

Примечание:

№ на схеме:70

Наименование:Retaining ring

Каталожный номер:13801391

Комплект:8

Примечание:

№ на схеме:71

Наименование:pedal

Каталожный номер:11430478

Комплект:4

Примечание:500x900

№ на схеме:72

Наименование:Roller

Каталожный номер:10291288

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:A210405000001

Комплект:26

Примечание:

№ на схеме:74

Каталожный номер:21001328

Комплект:4

Примечание:10GB97.1 300HV

№ на схеме:75

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:76

Каталожный номер:13797963

Комплект:2

Примечание:

№ на схеме:77

Каталожный номер:A210204000022

Комплект:2

Примечание:

№ на схеме:78

Каталожный номер:21005024

Комплект:2

Примечание:

№ на схеме:79

Наименование:Wear-resistant plate

Каталожный номер:13797964

Комплект:1

Примечание:

№ на схеме:80

Каталожный номер:13872259

Комплект:1

Примечание:

№ на схеме:81
