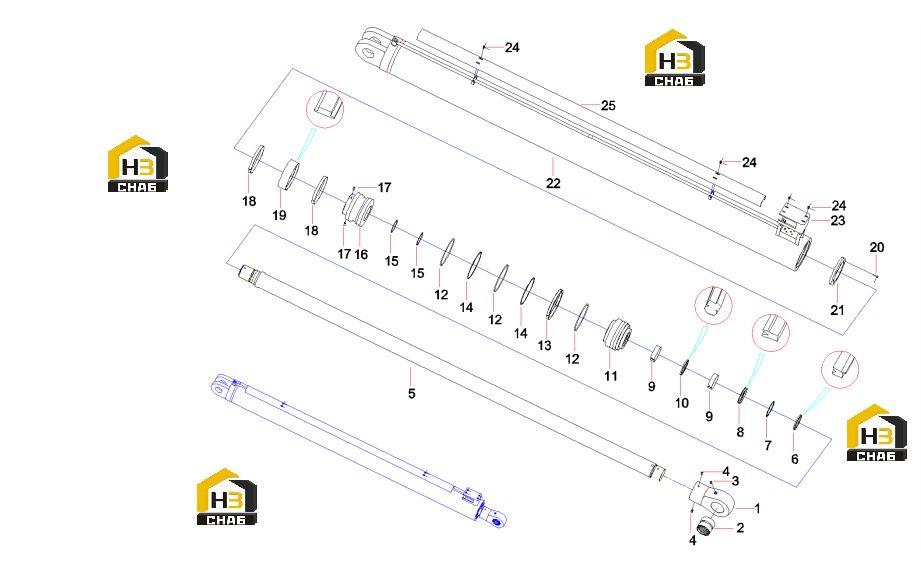

Цилиндр подъемной мачты 11280780

← Система гидравлическая подъемной мачты 13799123 Цилиндр 11300489 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Club head

Каталожный номер:11280711

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing

Каталожный номер:11280642

Комплект:1

Примечание:

№ на схеме:3

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210208000007

Комплект:2

Примечание:M10x20GB79

№ на схеме:5

Наименование:Piston rod

Каталожный номер:11280709

Комплект:1

Примечание:

№ на схеме:6

Наименование:AY dust ring

Каталожный номер:B230101000401

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:11185095

Комплект:1

Примечание:

№ на схеме:8

Наименование:ZBR sealing ring

Каталожный номер:B230101002128

Комплект:1

Примечание:

№ на схеме:9

Наименование:UP guide ring

Каталожный номер:B230101001165

Комплект:2

Примечание:90x95x25 Q5038

№ на схеме:10

Наименование:GS sealing ring

Каталожный номер:B230101000689

Комплект:1

Примечание:

№ на схеме:11

Наименование:Guide sleeve

Каталожный номер:11280706

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000216

Комплект:3

Примечание:170x5.3GB3452.1

№ на схеме:13

Наименование:Snap ring

Каталожный номер:11123070

Комплект:1

Примечание:

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:10250753

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000310

Комплект:2

Примечание:

№ на схеме:16

Наименование:piston

Каталожный номер:11280710

Комплект:1

Примечание:

№ на схеме:17

Наименование:screw

Каталожный номер:A210208000022

Комплект:2

Примечание:M10×25GB79

№ на схеме:18

Наименование:UP guide ring

Каталожный номер:A880803040048

Комплект:2

Примечание:175x180x15 KT200

№ на схеме:19

Наименование:MD sealing ring

Каталожный номер:A880806030028

Комплект:1

Примечание:

№ на схеме:20

Наименование:screw

Каталожный номер:A210204000118

Комплект:8

Примечание:M5x25GB70.1

№ на схеме:21

Наименование:Snap ring retaining ring

Каталожный номер:11304375

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cylinder assembly

Каталожный номер:11280713

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seat guard

Каталожный номер:11279788

Комплект:1

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:A210204000129

Комплект:8

Примечание:M6x12GB70.1

№ на схеме:25

Наименование:Tubing shield

Каталожный номер:11279789

Комплект:1

Примечание:
