Цилиндр для предотвращения опрокидывания стрелы 11317372

← Система опрокидывания корневой секции стрелы 13801665 Система гидравлическая корневой секции стрелы 13801660 →

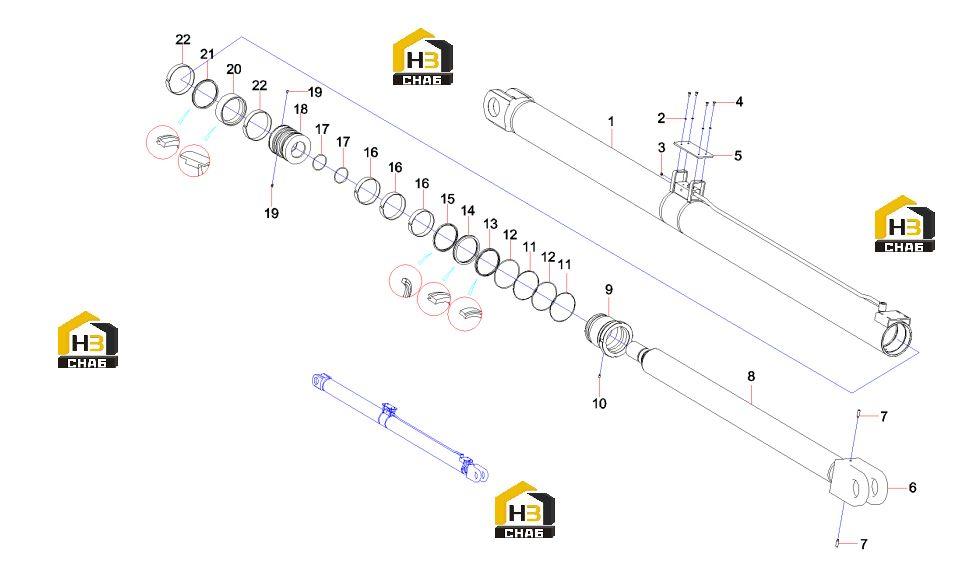

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:11317133

Комплект:1

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:3

Наименование:Damping screw plug

Каталожный номер:11183350

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:5

Наименование:Valve shield

Каталожный номер:11311765

Комплект:1

Примечание:

№ на схеме:6

Наименование:Club head

Каталожный номер:11317108

Комплект:1

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210208000025

Комплект:2

Примечание:M10×35GB79

№ на схеме:8

Наименование:Piston rod

Каталожный номер:11317106

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide sleeve

Каталожный номер:11933784

Комплект:1

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:A210208000018

Комплект:1

Примечание:M8x14GB79

№ на схеме:11

Наименование:Retaining ring

Каталожный номер:11944245

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000303

Комплект:2

Примечание:136x3.55GB3452.1

№ на схеме:13

Наименование:PW dust ring

Каталожный номер:60001603

Комплект:1

Примечание:

№ на схеме:14

Наименование:SIL sealing ring

Каталожный номер:A880806030155

Комплект:1

Примечание:

№ на схеме:15

Наименование:GS sealing ring

Каталожный номер:A880806030020

Комплект:1

Примечание:

№ на схеме:16

Наименование:UP guide ring

Каталожный номер:60011767

Комплект:3

Примечание:120x125x25 KT200

№ на схеме:17

Наименование:O-ring

Каталожный номер:A210609000134

Комплект:2

Примечание:69x3.55GB3452.1

№ на схеме:18

Наименование:piston

Каталожный номер:11128242

Комплект:1

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:24004294

Комплект:2

Примечание:M8x12GB79

№ на схеме:20

Наименование:MD sealing ring

Каталожный номер:A880806030019

Комплект:1

Примечание:

№ на схеме:21

Наименование:Type B7 sealing ring

Каталожный номер:B230101001957

Комплект:1

Примечание:

№ на схеме:22

Наименование:Guide ring

Каталожный номер:B230101000691

Комплект:2

Примечание:
