Цилиндр 11297303

← Клапан подъемный b220401000780 Система балансировки платформы 13870341 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

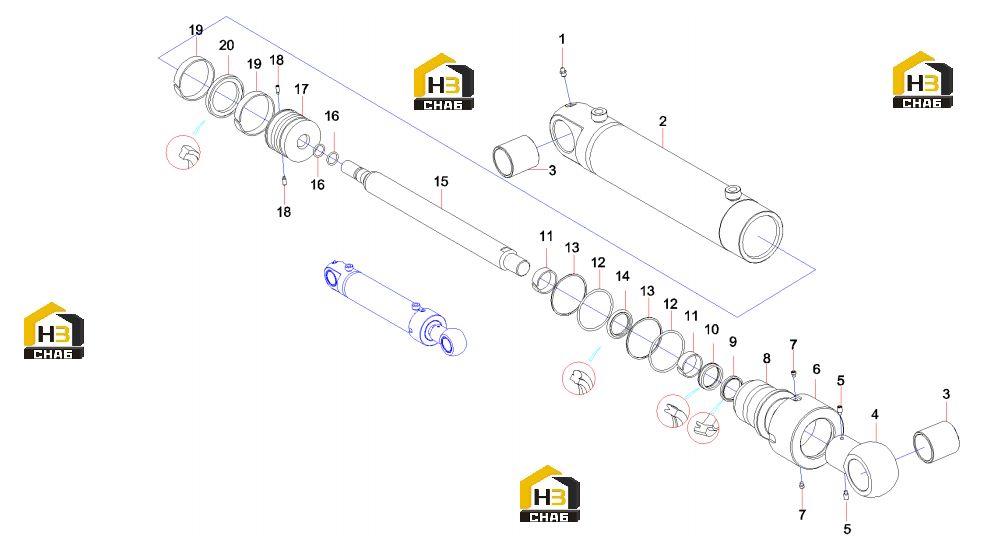

№ на схеме:1

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder assembly

Каталожный номер:11297304

Комплект:1

Примечание:

№ на схеме:3

Наименование:Self-lubricating bearings

Каталожный номер:11297302

Комплект:2

Примечание:

№ на схеме:4

Наименование:Club head

Каталожный номер:11297301

Комплект:1

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:A210208000001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Threaded gland

Каталожный номер:11187802

Комплект:1

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210208000024

Комплект:2

Примечание:

№ на схеме:8

Наименование:Guide sleeve

Каталожный номер:11156636

Комплект:1

Примечание:

№ на схеме:9

Наименование:PWD dust ring

Каталожный номер:B230101001517

Комплект:1

Примечание:

№ на схеме:10

Наименование:BS sealing ring

Каталожный номер:B230101000079

Комплект:1

Примечание:

№ на схеме:11

Наименование:UP guide ring

Каталожный номер:B230101000195

Комплект:2

Примечание:40x45x15 KT200

№ на схеме:12

Наименование:O-ring

Каталожный номер:A210609000077

Комплект:2

Примечание:

№ на схеме:13

Наименование:Retaining ring

Каталожный номер:10250782

Комплект:2

Примечание:

№ на схеме:14

Наименование:GS sealing ring

Каталожный номер:B230101001518

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston rod

Каталожный номер:11297300

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:A210609000103

Комплект:2

Примечание:20x2.65GB3452.1

№ на схеме:17

Наименование:piston

Каталожный номер:11127777

Комплект:1

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:A210208000017

Комплект:2

Примечание:M6×16GB79

№ на схеме:19

Наименование:UP guide ring

Каталожный номер:B230101000099

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:B230101000133

Комплект:1

Примечание:
