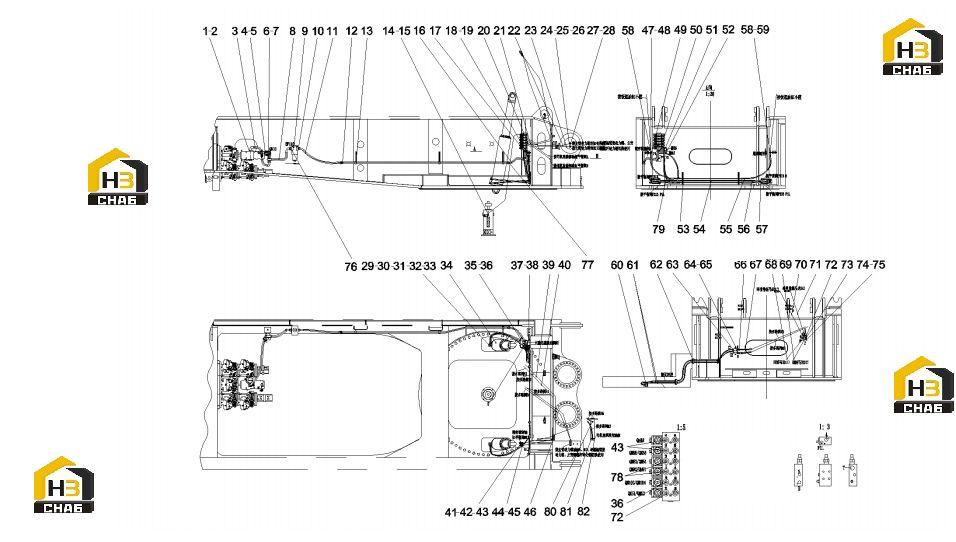

Трубопровод вспомогательный основной платформы 13838295
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:60318897
Комплект:1
Примечание:AGMZE-A-10/350/18
№ на схеме:7
Каталожный номер:B210780001382
Комплект:1
Примечание:ELSM36
№ на схеме:9
Каталожный номер:B222100000709
Комплект:1
Примечание:DFBN/HC240TE10C1.X/-B6
№ на схеме:10
Каталожный номер:B210780000072
Комплект:2
Примечание:REDSM42-SM36
№ на схеме:14
Каталожный номер:B210780000228
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:60016379
Комплект:1
Примечание:2SN10-DKOL-3800Q/SY1102
№ на схеме:16
Каталожный номер:21026662
Комплект:1
Примечание:4SP12-DKOS-DKOS90-2300Q/SY1102
№ на схеме:19
Каталожный номер:B210780000016
Комплект:4
Примечание:
№ на схеме:22
Каталожный номер:B230103002418
Комплект:1
Примечание:2SN8-DKOL-3600Q/SY1102
№ на схеме:23
Каталожный номер:B230103006938
Комплект:1
Примечание:2SN08-DKOL-3800Q/SY1102
№ на схеме:24
Каталожный номер:B229900003313
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:B229900003314
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:B210399000001
Комплект:2
Примечание:VSTI3/8EDA3C
№ на схеме:34
Каталожный номер:11338217
Комплект:2
Примечание:
№ на схеме:35
Каталожный номер:60133966
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:B210770000003
Комплект:4
Примечание:
№ на схеме:41
Каталожный номер:B229900003543
Комплект:3
Примечание:
№ на схеме:42
Каталожный номер:B290000001238
Комплект:3
Примечание:
№ на схеме:43
Каталожный номер:B210780000179
Комплект:5
Примечание:
№ на схеме:44
Каталожный номер:B229900003544
Комплект:3
Примечание:
№ на схеме:45
Каталожный номер:B290000001241
Комплект:3
Примечание:
№ на схеме:47
Каталожный номер:B230103008096
Комплект:2
Примечание:2SN10-DKOL-DKOL90-2550(ST)Q/SY1102
№ на схеме:49
Каталожный номер:B210780000115
Комплект:2
Примечание:
№ на схеме:59
Каталожный номер:B210780000205
Комплект:2
Примечание:
№ на схеме:61
Каталожный номер:B230103002413
Комплект:2
Примечание:2SN8-DKOL-DKOL90-3200Q
№ на схеме:74
Каталожный номер:B220401000780
Комплект:1
Примечание:
№ на схеме:75
Каталожный номер:21054581
Комплект:2
Примечание:M8x65GB70.1 12.9
№ на схеме:77
Каталожный номер:B210780000243
Комплект:1
Примечание:
№ на схеме:81
Каталожный номер:B230103002413
Комплект:1
Примечание:2SN8-DKOL-DKOL90-3200Q
