Система выхлопная 13805629

Система выхлопная 13805629

← Фильтр масляный 60116783 Глушитель 60137876 →

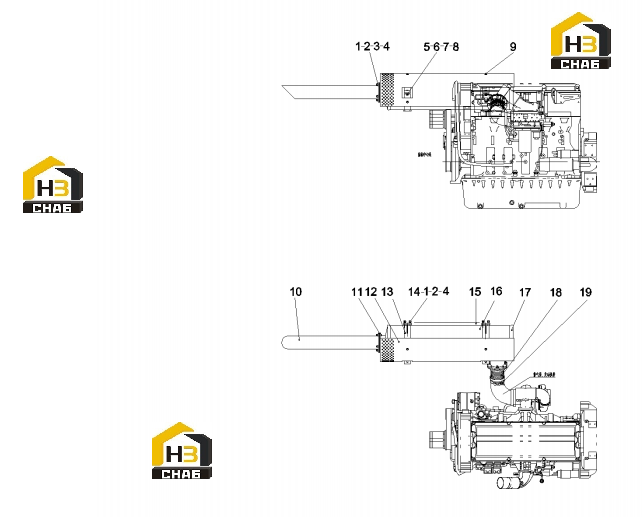

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:washer
Каталожный номер:A210401000002
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210405000001
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:A210111000041
Комплект:8
Примечание:M12x45GB5783
0 ₽
шт
№ на схеме:4
Наименование:nut
Каталожный номер:A210307000001
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210405000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210401000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:A210111000028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:nut
Каталожный номер:A210307000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:A210111000125
Комплект:4
Примечание:M10x16GB5783
0 ₽
шт
№ на схеме:10
Наименование:Exhaust pipe
Каталожный номер:13797027
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Interface pad
Каталожный номер:12114828
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Protective plate
Каталожный номер:13798892
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Muffler bracket
Каталожный номер:12198000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:bolt
Каталожный номер:A210111000040
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:High temperature resistant aluminum foil reflective tape
Каталожный номер:60098443
Комплект:1
Примечание:AL-FJ-0103
0 ₽
шт
№ на схеме:16
Наименование:Insulation sleeve
Каталожный номер:60158568
Комплект:1
Примечание:IMT-ALGW01(10)-ф320
0 ₽
шт
№ на схеме:17
Наименование:Muffler
Каталожный номер:60137876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Expansion tube
Каталожный номер:13798643
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:T-shaped hoop
Каталожный номер:A229900003293
Комплект:1
Примечание:
