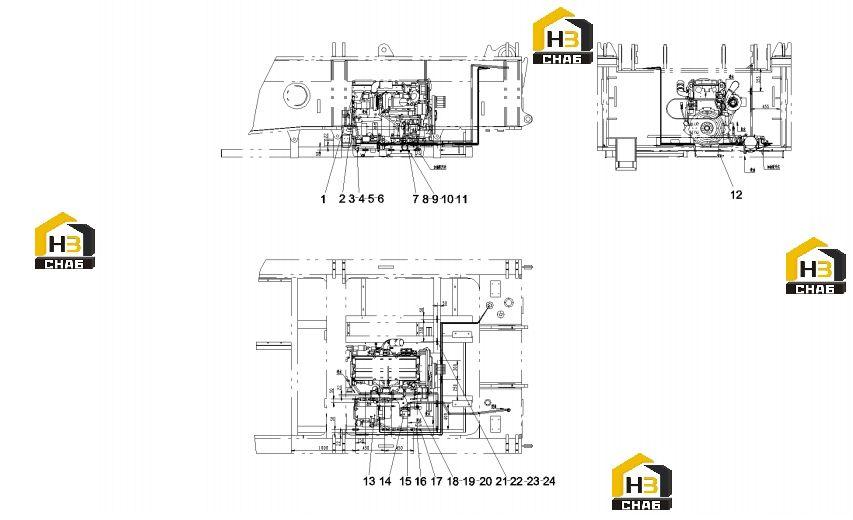

Система вспомогательная 13805640

← Соединение стержня 11626857 Узел нагревателя охлаждающей жидкости 60027809 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe joint

Каталожный номер:B210780000047

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:12273446

Комплект:1

Примечание:L2600

№ на схеме:3

Наименование:bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:6

Наименование:nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:7

Наименование:Domestic hose joints

Каталожный номер:A210770000467

Комплект:2

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:12

Наименование:Oil heater

Каталожный номер:60172712

Комплект:1

Примечание:GY-220/1000-M27x2

№ на схеме:13

Наименование:Coolant heater assembly

Каталожный номер:60027809

Комплект:1

Примечание:YJP-Q25

№ на схеме:14

Наименование:Fuel pump

Каталожный номер:60231040

Комплект:1

Примечание:KVR055-C24210

№ на схеме:15

Наименование:Oil suction pipe

Каталожный номер:60160782

Комплект:1

Примечание:1KWZRG0785L4500

№ на схеме:16

Наименование:Three-way connector

Каталожный номер:13017548

Комплект:2

Примечание:

№ на схеме:17

Наименование:Hose hoop

Каталожный номер:21053361

Комплект:4

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:21023884

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe joint

Каталожный номер:B210780000880

Комплект:1

Примечание:

№ на схеме:20

Наименование:Domestic hose joints

Каталожный номер:A210770000469

Комплект:1

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000016

Комплект:19

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:A210405000006

Комплект:19

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210111000078

Комплект:19

Примечание:

№ на схеме:24

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:19

Примечание:
