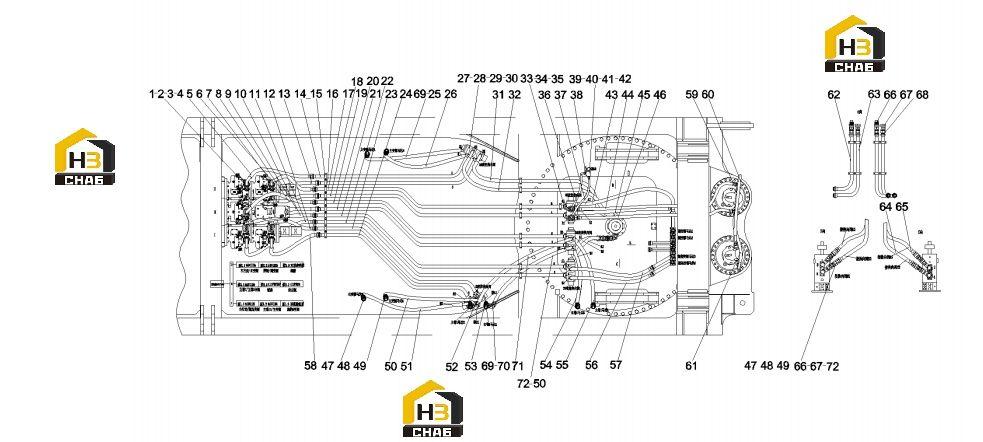

Система основного масляного контура 13913773

← Система гидравлическая основной платформы 13816406 Клапан реверсивный 21013765 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Folio flange

Каталожный номер:B210780000693

Комплект:76

Примечание:

№ на схеме:2

Наименование:O-ring fluorine rubber

Каталожный номер:B230101002071

Комплект:38

Примечание:37.69x3.53AS568-222

№ на схеме:3

Наименование:Screw grade

Каталожный номер:A210204000454

Комплект:152

Примечание:M14x45GB70.1 10.9

№ на схеме:4

Наименование:Flange joint

Каталожный номер:B210780001691

Комплект:12

Примечание:GFS65/38SCFX

№ на схеме:5

Наименование:Hose

Каталожный номер:60001938

Комплект:1

Примечание:4SH32-DK0S-DK0S90-1050Q/SY1102

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103001824

Комплект:1

Примечание:Q/SY1102

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103007497

Комплект:1

Примечание:Q/SY1102

№ на схеме:8

Наименование:Hose

Каталожный номер:60001938

Комплект:1

Примечание:4SH32-DK0S-DK0S90-1050Q/SY1102

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103006972

Комплект:1

Примечание:4SH32-DK0S-SFS90-1000Q/SY1102

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103006973

Комплект:1

Примечание:Q/SY1102

№ на схеме:11

Наименование:Hose

Каталожный номер:60007968

Комплект:1

Примечание:Q/SY1102

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103003524

Комплект:1

Примечание:Q/SY1102

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103006351

Комплект:1

Примечание:Q/SY1102

№ на схеме:14

Наименование:Steel pipe assembly

Каталожный номер:13801311

Комплект:1

Примечание:

№ на схеме:15

Наименование:Single pipe clamp

Каталожный номер:21028544

Комплект:26

Примечание:THPG16-342

№ на схеме:16

Наименование:Steel pipe assembly

Каталожный номер:13802086

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel pipe assembly

Каталожный номер:13801521

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel pipe assembly

Каталожный номер:13801522

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel pipe assembly

Каталожный номер:13801552

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel pipe assembly

Каталожный номер:13801554

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel pipe assembly

Каталожный номер:13801574

Комплект:1

Примечание:

№ на схеме:22

Наименование:Steel pipe assembly

Каталожный номер:13801576

Комплект:1

Примечание:

№ на схеме:23

Наименование:Steel pipe assembly

Каталожный номер:13801732

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel pipe assembly

Каталожный номер:13801730

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:21030027

Комплект:1

Примечание:4SH32-DKOS-SFS90-1500Q/SY1102

№ на схеме:26

Наименование:Hose

Каталожный номер:21030026

Комплект:1

Примечание:Q/SY1102

№ на схеме:27

Наименование:Hydraulic control reversing valve

Каталожный номер:21013765

Комплект:5

Примечание:MH6WH32AG2X/003M11

№ на схеме:28

Наименование:screw

Каталожный номер:21023423

Комплект:10

Примечание:M12x160(GB70.1)

№ на схеме:29

Наименование:nut

Каталожный номер:A210307000031

Комплект:10

Примечание:M12GB6170 10

№ на схеме:30

Наименование:washer

Каталожный номер:A210405000001

Комплект:10

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:60029689

Комплект:1

Примечание:4SH32-DKOS-SFS90-1750Q/SY1102

№ на схеме:32

Наименование:Hose

Каталожный номер:60010507

Комплект:1

Примечание:4SH32-DKOS-3500Q/SY1102

№ на схеме:33

Наименование:Right angle flange joint

Каталожный номер:A210770000615

Комплект:2

Примечание:

№ на схеме:34

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780001387

Комплект:2

Примечание:ELSM42

№ на схеме:35

Наименование:Butt-type reducing joint

Каталожный номер:21020780

Комплект:2

Примечание:REDSM42-SM22

№ на схеме:36

Наименование:Hose

Каталожный номер:B230103006722

Комплект:1

Примечание:Q/SY1102

№ на схеме:37

Наименование:Hose

Каталожный номер:B230103002344

Комплект:1

Примечание:Q/SY1102

№ на схеме:38

Наименование:Pipe joint

Каталожный номер:A229900009934

Комплект:2

Примечание:

№ на схеме:39

Наименование:Solenoid reversing valve

Каталожный номер:21011660

Комплект:1

Примечание:

№ на схеме:40

Наименование:bolt

Каталожный номер:21021543

Комплект:2

Примечание:M6x60GB5783

№ на схеме:41

Наименование:nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:60001942

Комплект:1

Примечание:4SH32-DKOS-SFS90-1250Q/SY1102

№ на схеме:44

Наименование:Hose

Каталожный номер:60035074

Комплект:1

Примечание:4SH25-DKOS-2400Q/SY1102

№ на схеме:45

Наименование:Hose

Каталожный номер:60033609

Комплект:1

Примечание:4SH32-DKOS-1450Q/SY1102

№ на схеме:46

Наименование:Hose

Каталожный номер:B230103004817

Комплект:1

Примечание:Q/SY1102

№ на схеме:47

Наименование:Quick connector

Каталожный номер:A229900006322

Комплект:10

Примечание:

№ на схеме:48

Наименование:Pipe joint

Каталожный номер:24003985

Комплект:12

Примечание:

№ на схеме:49

Наименование:Quick connector

Каталожный номер:A229900006321

Комплект:10

Примечание:

№ на схеме:50

Наименование:Hose

Каталожный номер:60000406

Комплект:1

Примечание:4SH32-DKOS(25)-DKOS90(25)-2700Q/SY1

№ на схеме:51

Наименование:Hose

Каталожный номер:60007970

Комплект:1

Примечание:Q/SY1102

№ на схеме:52

Наименование:Hose

Каталожный номер:B230103007867

Комплект:1

Примечание:Q/SY1102

№ на схеме:53

Наименование:Hose

Каталожный номер:60028787

Комплект:1

Примечание:4SH32-DKOS-SFS-600Q/SY1102

№ на схеме:54

Наименование:Hose

Каталожный номер:60007970

Комплект:1

Примечание:Q/SY1102

№ на схеме:55

Наименование:Hose

Каталожный номер:B230103006797

Комплект:1

Примечание:Q/SY1102

№ на схеме:56

Наименование:Hose

Каталожный номер:60033609

Комплект:1

Примечание:4SH32-DKOS-1450Q/SY1102

№ на схеме:57

Наименование:Hose

Каталожный номер:60137703

Комплект:1

Примечание:Q/SY1102

№ на схеме:58

Наименование:Hose

Каталожный номер:B230103000514

Комплект:1

Примечание:

№ на схеме:59

Наименование:Flange joint

Каталожный номер:B210780000061

Комплект:4

Примечание:

№ на схеме:60

Наименование:Hose

Каталожный номер:B230103004954

Комплект:1

Примечание:Q/SY1102

№ на схеме:61

Наименование:Hose

Каталожный номер:B230103002927

Комплект:1

Примечание:

№ на схеме:62

Наименование:Steel pipe assembly

Каталожный номер:13801741

Комплект:1

Примечание:

№ на схеме:63

Наименование:Steel pipe assembly

Каталожный номер:13801743

Комплект:3

Примечание:

№ на схеме:64

Наименование:Hose

Каталожный номер:60007714

Комплект:1

Примечание:4SH32-DKOS-SFS-2500Q/SY1102

№ на схеме:65

Наименование:Hose

Каталожный номер:B230103008545

Комплект:1

Примечание:

№ на схеме:66

Наименование:Dust cap

Каталожный номер:A290000002764

Комплект:10

Примечание:

№ на схеме:67

Наименование:Dust cap

Каталожный номер:A290000002763

Комплект:10

Примечание:

№ на схеме:68

Наименование:End straight-through combination connector

Каталожный номер:21002954

Комплект:4

Примечание:

№ на схеме:69

Наименование:Pipe joint

Каталожный номер:B210780001173

Комплект:6

Примечание:

№ на схеме:70

Наименование:Three-way combination L-shaped joint

Каталожный номер:21029703

Комплект:2

Примечание:

№ на схеме:71

Наименование:Hose

Каталожный номер:60000406

Комплект:1

Примечание:4SH32-DKOS(25)-DKOS90(25)-2700Q/SY1

№ на схеме:72

Наименование:Right angle flange joint

Каталожный номер:21015725

Комплект:7

Примечание:
