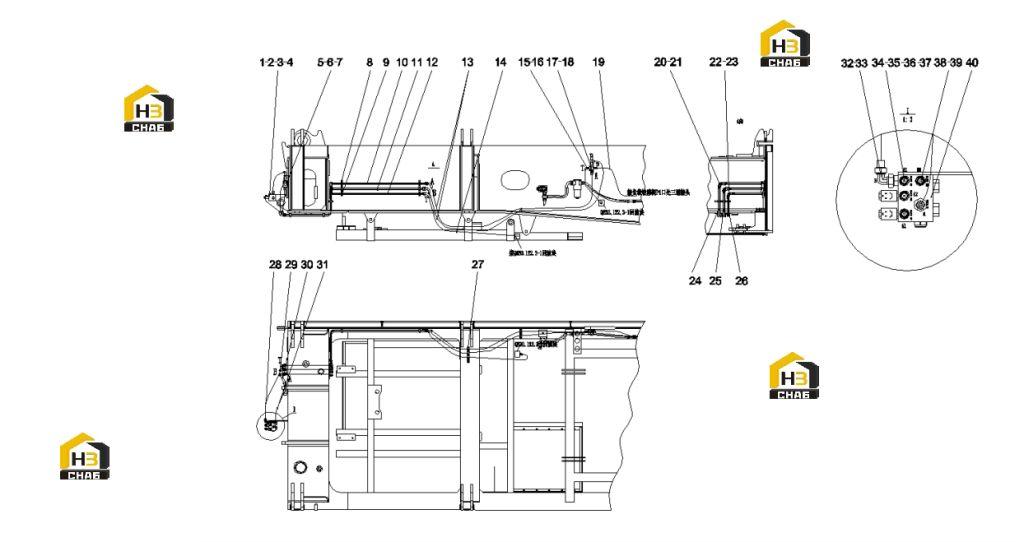

Система гидравлическая противовеса 13908074

← Насос двойной 21029920 Клапан a220401000762 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shunt valve set

Каталожный номер:A220401000762

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:B210780001384

Комплект:2

Примечание:

№ на схеме:5

Наименование:Relief valve

Каталожный номер:A220401000591

Комплект:1

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:A210204000140

Комплект:2

Примечание:M6x65(GB70.1)

№ на схеме:7

Наименование:nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:8

Наименование:Single pipe clamp

Каталожный номер:21016829

Комплект:10

Примечание:

№ на схеме:9

Наименование:Single pipe clamp

Каталожный номер:A229900002421

Комплект:10

Примечание:

№ на схеме:10

Наименование:Steel pipe assembly

Каталожный номер:13918816

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel pipe assembly

Каталожный номер:13918818

Комплект:1

Примечание:

№ на схеме:12

Наименование:Steel pipe assembly

Каталожный номер:13918822

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103005583

Комплект:2

Примечание:Q/SY1102

№ на схеме:14

Наименование:Hose

Каталожный номер:B230103002726

Комплект:1

Примечание:Q/SY1102

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103004044

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:B210780000847

Комплект:4

Примечание:

№ на схеме:18

Наименование:Oil circuit block

Каталожный номер:10110579

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103000157

Комплект:1

Примечание:Q/SY1102

№ на схеме:20

Наименование:Right angle combination joint

Каталожный номер:B210780000029

Комплект:2

Примечание:

№ на схеме:21

Наименование:Straight-through combination connector

Каталожный номер:21015744

Комплект:2

Примечание:GZSM36

№ на схеме:22

Наименование:Right angle combination joint

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:23

Наименование:Straight-through combination connector

Каталожный номер:B210780000936

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel pipe assembly

Каталожный номер:13918812

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel pipe assembly

Каталожный номер:13918814

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steel pipe assembly

Каталожный номер:13918820

Комплект:1

Примечание:

№ на схеме:27

Наименование:Single pipe clamp

Каталожный номер:21016829

Комплект:3

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103005904

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103001087

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103002647

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:B230103006727

Комплект:1

Примечание:

№ на схеме:32

Наименование:Butt-type reducing joint

Каталожный номер:B210780000243

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pipe joint

Каталожный номер:B210780001337

Комплект:2

Примечание:

№ на схеме:34

Наименование:End straight connector

Каталожный номер:B210780000179

Комплект:4

Примечание:

№ на схеме:35

Наименование:End straight-through combination connector

Каталожный номер:B210780000205

Комплект:4

Примечание:

№ на схеме:36

Наименование:connector

Каталожный номер:60100274

Комплект:2

Примечание:

№ на схеме:37

Наименование:Dust cap

Каталожный номер:60104418

Комплект:2

Примечание:

№ на схеме:38

Наименование:Quick connector

Каталожный номер:60100273

Комплект:2

Примечание:

№ на схеме:39

Наименование:Dust cap

Каталожный номер:60104413

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pressure measuring joint

Каталожный номер:B210770000003

Комплект:1

Примечание:
