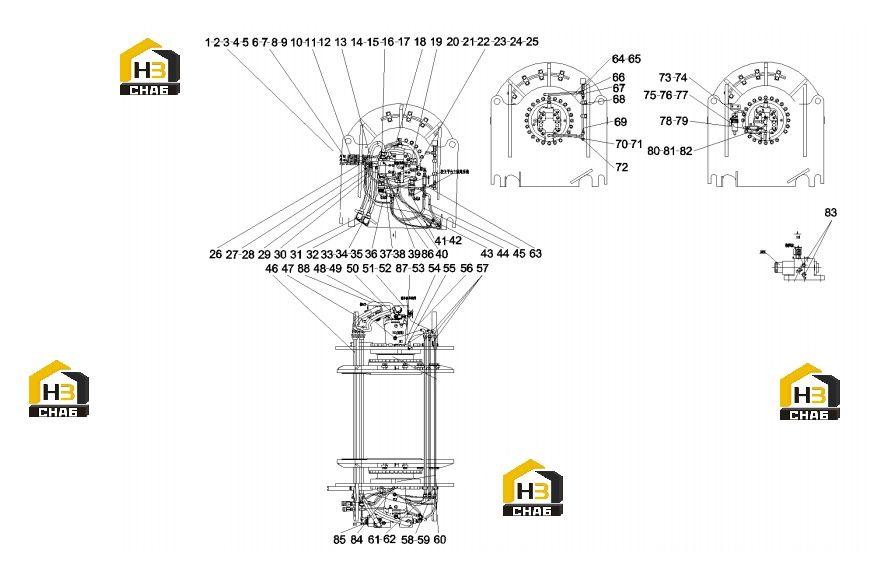

Система гидравлическая главной подъемной лебедки 13794363
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B290000001239
Комплект:1
Примечание:CAP-FIRG-F-3/4B
№ на схеме:3
Каталожный номер:21005568
Комплект:2
Примечание:EGELG3/4A-LM26
№ на схеме:4
Каталожный номер:B210780000157
Комплект:6
Примечание:
№ на схеме:5
Каталожный номер:B210780001007
Комплект:6
Примечание:
№ на схеме:6
Каталожный номер:B229900003543
Комплект:2
Примечание:
№ на схеме:7
Каталожный номер:B290000001238
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:B210780000168
Комплект:4
Примечание:EGELG1/2-LM22
№ на схеме:10
Каталожный номер:21002951
Комплект:4
Примечание:EGELG1/2A-LM26
№ на схеме:11
Каталожный номер:B229900003544
Комплект:5
Примечание:
№ на схеме:12
Каталожный номер:B290000001241
Комплект:5
Примечание:
№ на схеме:14
Каталожный номер:B210780001691
Комплект:6
Примечание:GFS65/38SCFX
№ на схеме:17
Каталожный номер:B230101002071
Комплект:8
Примечание:37.69x3.53AS568-222
№ на схеме:20
Каталожный номер:B210780000053
Комплект:2
Примечание:
№ на схеме:21
Каталожный номер:B210780000072
Комплект:2
Примечание:REDSM42-SM36
№ на схеме:23
Каталожный номер:21016836
Комплект:2
Примечание:GZSM30
№ на схеме:27
Каталожный номер:B210780001024
Комплект:2
Примечание:
№ на схеме:28
Каталожный номер:B210780000015
Комплект:2
Примечание:
№ на схеме:29
Каталожный номер:A831313025000
Комплект:1
Примечание:1SN08-DKOL-DKOL90-250Q/SY1102
№ на схеме:34
Каталожный номер:21002954
Комплект:4
Примечание:
№ на схеме:36
Каталожный номер:B230103004999
Комплект:1
Примечание:1SN08-DKOL-700Q/SY1102
№ на схеме:44
Каталожный номер:B230103004999
Комплект:1
Примечание:1SN08-DKOL-700Q/SY1102
№ на схеме:51
Каталожный номер:21040039
Комплект:2
Примечание:
№ на схеме:53
Каталожный номер:B230103002135
Комплект:1
Примечание:1SN16-DKOL-DKOL90-1200Q
№ на схеме:55
Каталожный номер:B230103004127
Комплект:1
Примечание:1SN08-DK0L-1000Q/SY1102
№ на схеме:56
Каталожный номер:21030631
Комплект:1
Примечание:1SN16-DK0L-DK0L90-1300Q/SY1102
№ на схеме:58
Каталожный номер:B230103000589
Комплект:1
Примечание:1SN8-DKOL-DKOL90-700Q
№ на схеме:67
Каталожный номер:B210780000017
Комплект:2
Примечание:
№ на схеме:71
Каталожный номер:B229900003725
Комплект:2
Примечание:GEOLM18-LM22
№ на схеме:74
Каталожный номер:B210780000232
Комплект:1
Примечание:
№ на схеме:76
Каталожный номер:11761918
Комплект:1
Примечание:
№ на схеме:80
Каталожный номер:B210780000329
Комплект:1
Примечание:GZLM22
№ на схеме:81
Каталожный номер:B210780001278
Комплект:1
Примечание:
№ на схеме:86
Каталожный номер:21026529
Комплект:1
Примечание:1SN16-DKOL-DKOL90-1250Q/SY1102
№ на схеме:88
Каталожный номер:A831313035000
Комплект:1
Примечание:1SN08-DK0L-DK0L90-350Q/SY1102
