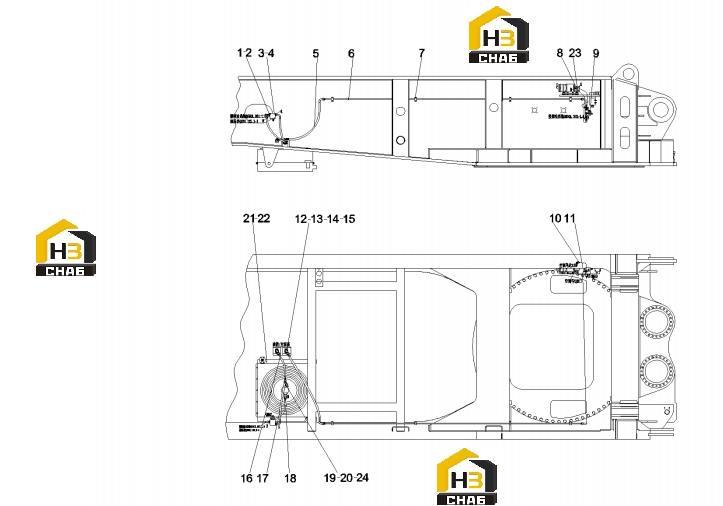

Система гидравлическая 13838300

← Система возврата масла 13838299 Система гидравлическая насоса 13838301 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe joint

Каталожный номер:B210780000043

Комплект:6

Примечание:

№ на схеме:2

Наименование:Three-way combination L-shaped joint

Каталожный номер:B210780000017

Комплект:4

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210204000147

Комплект:4

Примечание:M8×20GB70.1

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103003447

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel pipe assembly

Каталожный номер:13801819

Комплект:1

Примечание:

№ на схеме:7

Наименование:Single pipe clamp

Каталожный номер:A229900006529

Комплект:4

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103000638

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103004830

Комплект:1

Примечание:2SN12-DK0L-DK0L90-400Q/SY1102

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103003723

Комплект:1

Примечание:

№ на схеме:12

Наименование:Folio flange

Каталожный номер:B210780000696

Комплект:8

Примечание:

№ на схеме:13

Наименование:Right angle flange joint

Каталожный номер:21002810

Комплект:4

Примечание:

№ на схеме:14

Наименование:Butt-type reducing joint

Каталожный номер:B210780000070

Комплект:2

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:A210204000161

Комплект:16

Примечание:M10x25GB70.1

№ на схеме:16

Наименование:Hose

Каталожный номер:21030659

Комплект:1

Примечание:2SN12-DK0L-450Q/SY1102

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103004378

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103000582

Комплект:1

Примечание:

№ на схеме:19

Наименование:Right angle combination joint

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:20

Наименование:Flange joint

Каталожный номер:21011612

Комплект:4

Примечание:

№ на схеме:21

Наименование:radiator

Каталожный номер:A220201000034

Комплект:1

Примечание:Y1080x975x530-12Q/SY015096

№ на схеме:22

Наименование:screw

Каталожный номер:A210204000164

Комплект:12

Примечание:M8x30GB70.1

№ на схеме:23

Наименование:Damping pad

Каталожный номер:11649978

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pressure measuring joint

Каталожный номер:B210770000083

Комплект:4

Примечание:
