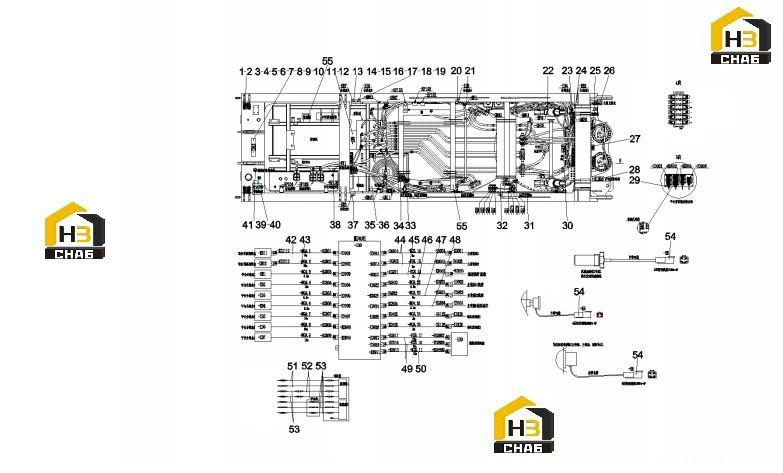

Система электрическая поворотной платформы 13798154

← Клапан поворотный 21014317 Узел освещения мачты 11251180 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:camera

Каталожный номер:60224106

Комплект:2

Примечание:CM10Z TS-IR100

№ на схеме:2

Наименование:Hoist lighting assembly

Каталожный номер:11251180

Комплект:2

Примечание:

№ на схеме:3

Наименование:Junction box mounting plate

Каталожный номер:11694579

Комплект:2

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210210000008

Комплект:40

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000006

Комплект:40

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000016

Комплект:40

Примечание:

№ на схеме:7

Наименование:Installation of junction box at the tail of the turntable

Каталожный номер:13798732

Комплект:1

Примечание:

№ на схеме:8

Наименование:screw

Каталожный номер:A210204000121

Комплект:8

Примечание:M5x40GB70.1

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000015

Комплект:8

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000005

Комплект:8

Примечание:

№ на схеме:11

Наименование:Contactor box mounting plate

Каталожный номер:11694580

Комплект:1

Примечание:

№ на схеме:12

Наименование:Contactor junction box installation

Каталожный номер:13801249

Комплект:1

Примечание:

№ на схеме:13

Наименование:Turntable distribution box 7 installation

Каталожный номер:13798477

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turntable distribution box 6 installation

Каталожный номер:13798476

Комплект:1

Примечание:

№ на схеме:15

Наименование:Heavy-duty rain cover

Каталожный номер:12701056

Комплект:12

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210210000018

Комплект:21

Примечание:

№ на схеме:17

Наименование:nut

Каталожный номер:A210307000014

Комплект:21

Примечание:M4GB6170

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000004

Комплект:21

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000013

Комплект:21

Примечание:

№ на схеме:20

Наименование:Turntable distribution box 5 installation

Каталожный номер:13798475

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pressure sensor

Каталожный номер:A810201206238

Комплект:1

Примечание:10MPa-24V-I-G1/4-M12

№ на схеме:22

Наименование:Pressure sensor

Каталожный номер:A810201206126

Комплект:7

Примечание:60MPa-24V-I-G1/4-M12 Sany

№ на схеме:23

Наименование:Turntable distribution box 4 installation

Каталожный номер:13798474

Комплект:1

Примечание:

№ на схеме:24

Наименование:Turntable distribution box 3 installation

Каталожный номер:13798473

Комплект:1

Примечание:

№ на схеме:25

Наименование:Installation of junction box at the front of the turntable

Каталожный номер:13798731

Комплект:1

Примечание:

№ на схеме:26

Наименование:Limit switch

Каталожный номер:60117974

Комплект:1

Примечание:GY-S-1NO+1NC-750

№ на схеме:27

Наименование:Manual speaker installation assembly

Каталожный номер:11326014

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rotary reset detection assembly

Каталожный номер:13179736

Комплект:1

Примечание:

№ на схеме:29

Наименование:Junction box mounting plate

Каталожный номер:11694581

Комплект:1

Примечание:

№ на схеме:30

Наименование:Inclination sensor assembly

Каталожный номер:11285151

Комплект:1

Примечание:

№ на схеме:31

Наименование:16-core heavy-duty closed base assembly

Каталожный номер:12098118

Комплект:2

Примечание:

№ на схеме:32

Наименование:Turntable distribution box 1 installation

Каталожный номер:13798471

Комплект:1

Примечание:

№ на схеме:33

Наименование:6-core heavy-duty closed base assembly

Каталожный номер:11261671

Комплект:2

Примечание:

№ на схеме:34

Наименование:Platform camera and lighting installation

Каталожный номер:12599404

Комплект:1

Примечание:

№ на схеме:35

Наименование:Battery installation

Каталожный номер:11300912

Комплект:2

Примечание:

№ на схеме:36

Наименование:Power cord

Каталожный номер:60012778

Комплект:1

Примечание:Q/SY015029 3800

№ на схеме:37

Наименование:Turntable distribution box 2 installation

Каталожный номер:13798472

Комплект:1

Примечание:

№ на схеме:38

Наименование:Temperature transmitter

Каталожный номер:A810201206239

Комплект:1

Примечание:SYTT-ZI(-30)90lV-M121-G1/2

№ на схеме:39

Наименование:Speaker assembly

Каталожный номер:12649288

Комплект:1

Примечание:

№ на схеме:40

Наименование:Speaker cover

Каталожный номер:10849303

Комплект:1

Примечание:tb405.000.00

№ на схеме:41

Наименование:Oil level sensor installation

Каталожный номер:21028139

Комплект:1

Примечание:

№ на схеме:42

Наименование:Adapter cable assembly

Каталожный номер:11326017

Комплект:1

Примечание:

№ на схеме:43

Наименование:24-core heavy-duty plug adapter cable assembly

Каталожный номер:11583836

Комплект:1

Примечание:

№ на схеме:44

Наименование:Adapter cable assembly

Каталожный номер:11326001

Комплект:2

Примечание:

№ на схеме:45

Наименование:Adapter cable assembly

Каталожный номер:12263033

Комплект:1

Примечание:

№ на схеме:46

Наименование:Adapter cable assembly

Каталожный номер:12263036

Комплект:1

Примечание:

№ на схеме:47

Наименование:Adapter cable assembly

Каталожный номер:11326011

Комплект:1

Примечание:

№ на схеме:48

Наименование:Adapter cable assembly

Каталожный номер:12194568

Комплект:1

Примечание:

№ на схеме:49

Наименование:Core ITT plug adapter cable assembly

Каталожный номер:11583837

Комплект:2

Примечание:

№ на схеме:50

Наименование:Core ITT plug adapter cable assembly

Каталожный номер:11583838

Комплект:1

Примечание:32

№ на схеме:51

Наименование:Video cable

Каталожный номер:60224111

Комплект:2

Примечание:PL20HK(TS-MC20) 20m

№ на схеме:52

Наименование:Video cable

Каталожный номер:60224110

Комплект:2

Примечание:PL10HK(TS-MC10) 10m

№ на схеме:53

Наименование:Video cable

Каталожный номер:60224109

Комплект:5

Примечание:PL5HK(TS-MC5) 5m

№ на схеме:54

Наименование:Four-wire waterproof plug assembly

Каталожный номер:11416866

Комплект:8

Примечание:Deutsch

№ на схеме:55

Наименование:Electrical installation of fuel pump

Каталожный номер:13917972

Комплект:1

Примечание:
