Система безопасности крана 13909069

← Система гидравлическая лебедки 13794444 Комплектующие системы безопасности крана 13909071 →

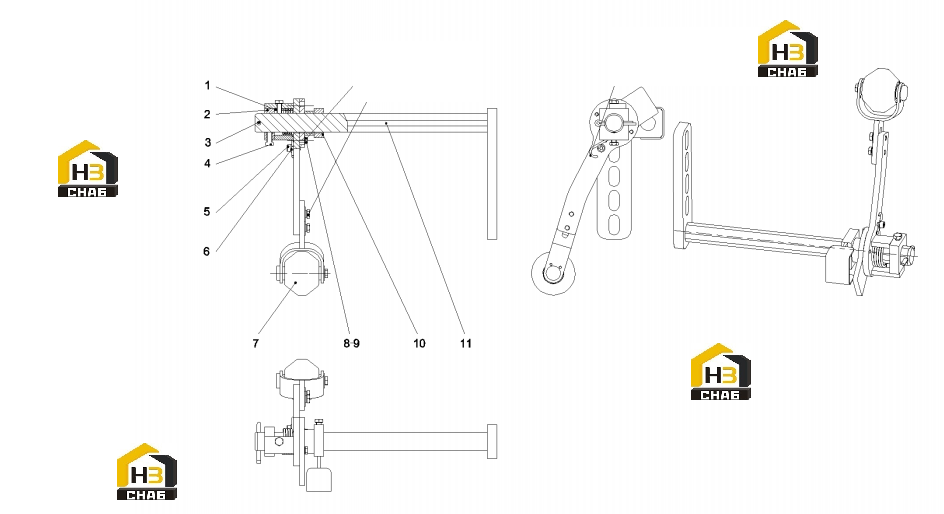

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:spring

Каталожный номер:13214351

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fixed seat

Каталожный номер:13900016

Комплект:1

Примечание:

№ на схеме:3

Наименование:pin

Каталожный номер:A210491000027

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000147

Комплект:1

Примечание:M8x20GB70.1

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:7

Наименование:Rocker arm

Каталожный номер:13909071

Комплект:1

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:9

Наименование:Fixed frame

Каталожный номер:13950075

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fixed plate

Каталожный номер:13885151

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fixed seat

Каталожный номер:13885146

Комплект:1

Примечание:
