Ролик 10260030

← Крюк штифта 21037567 Узел промежуточной секции стрелы 12m 13810925 →

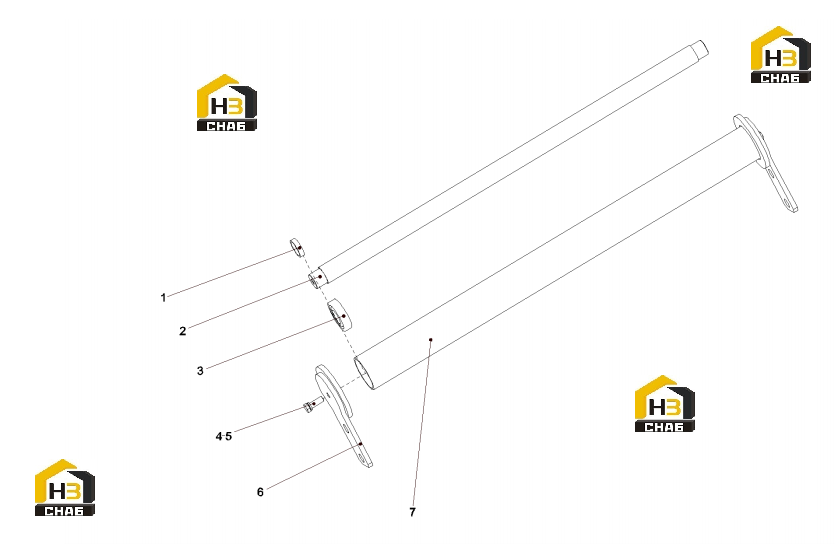

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:tube

Каталожный номер:10260014

Комплект:2

Примечание:

№ на схеме:2

Наименование:axis

Каталожный номер:10260015

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rolling bearing

Каталожный номер:21015094

Комплект:2

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:6

Наименование:Support frame

Каталожный номер:10260026

Комплект:2

Примечание:

№ на схеме:7

Наименование:Outer tube

Каталожный номер:10260016

Комплект:1

Примечание:
