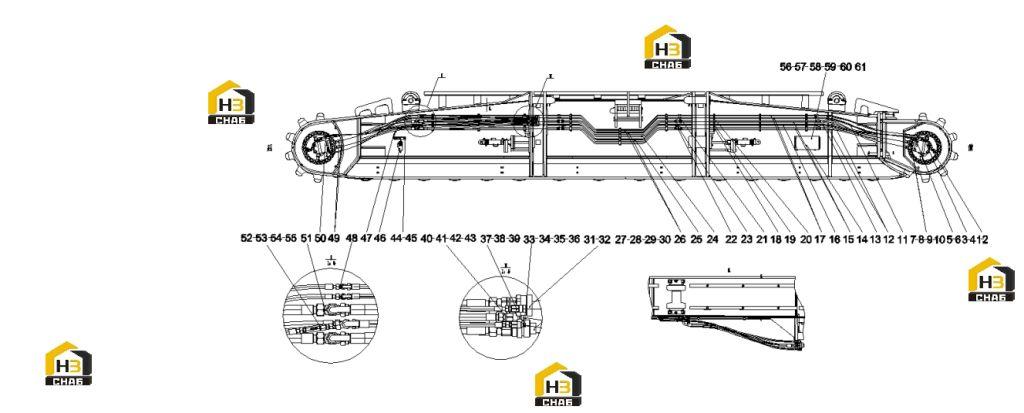

Рама левая гусеничная с гидравлическим приводом 13918229
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:B210780000028
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:B210780000232
Комплект:3
Примечание:
№ на схеме:6
Каталожный номер:B210780000024
Комплект:2
Примечание:
№ на схеме:8
Каталожный номер:A210204000454
Комплект:16
Примечание:M14x45GB70.1 10.9
№ на схеме:11
Каталожный номер:60024592
Комплект:1
Примечание:1SN10-DKOL-1900Q/SY1102
№ на схеме:21
Каталожный номер:B210780000829
Комплект:4
Примечание:
№ на схеме:23
Каталожный номер:B210780000936
Комплект:2
Примечание:
№ на схеме:28
Каталожный номер:60205534
Комплект:2
Примечание:GESG11/2-SM42
№ на схеме:30
Каталожный номер:A229900006099
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:A229900006100
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:B229900003548
Комплект:1
Примечание:
№ на схеме:36
Каталожный номер:B290000001243
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:23000905
Комплект:1
Примечание:1SN10-DKOL-DKOL90-2000Q/SY1102
№ на схеме:38
Каталожный номер:B229900003547
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:B290000001240
Комплект:1
Примечание:
№ на схеме:43
Каталожный номер:B290000001242
Комплект:1
Примечание:CAP-FIRG-M-3/4B
№ на схеме:45
Каталожный номер:A210204000220
Комплект:5
Примечание:M8x20GB70.1 10.9
№ на схеме:48
Каталожный номер:B210780000016
Комплект:2
Примечание:
№ на схеме:51
Каталожный номер:B210780001387
Комплект:2
Примечание:ELSM42
№ на схеме:52
Каталожный номер:B210780000018
Комплект:2
Примечание:
№ на схеме:53
Каталожный номер:B210780001051
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:B210780000205
Комплект:1
Примечание:
№ на схеме:57
Каталожный номер:B210780000205
Комплект:2
Примечание:
