Пластина защитная 13816108

← Штекер водонепроницаемый 11523308 Система гидравлическая основная 13804107 →

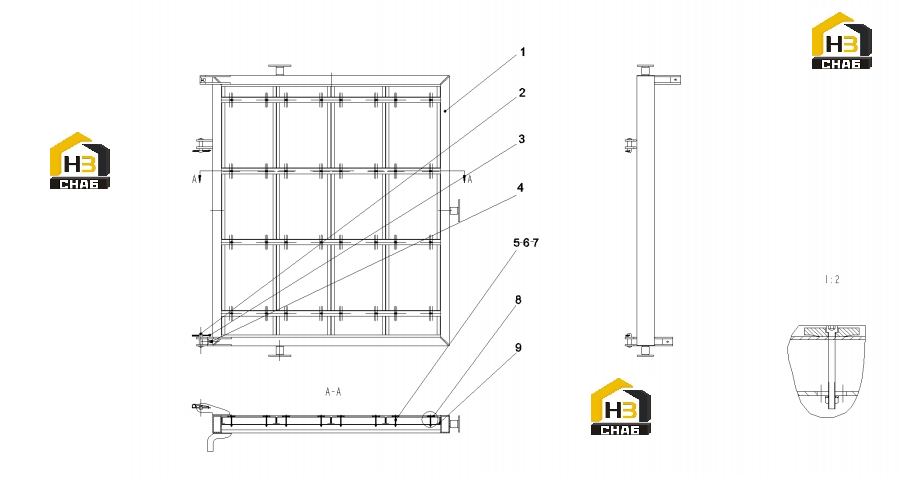

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Welding on the platform

Каталожный номер:13816109

Комплект:1

Примечание:

№ на схеме:2

Наименование:pin

Каталожный номер:10076435

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210204000020

Комплект:2

Примечание:M12x25GB70.1

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000141

Комплект:32

Примечание:M6x70GB70.1

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000006

Комплект:32

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:A210307000016

Комплект:32

Примечание:

№ на схеме:8

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:32

Примечание:

№ на схеме:9

Наименование:pedal

Каталожный номер:11112800

Комплект:4

Примечание:370x1700
