Панель управления 12099279

Панель управления 12099279

← Схема электрическая кабины 13066852 Схема электрическая панели управления 12099292 →

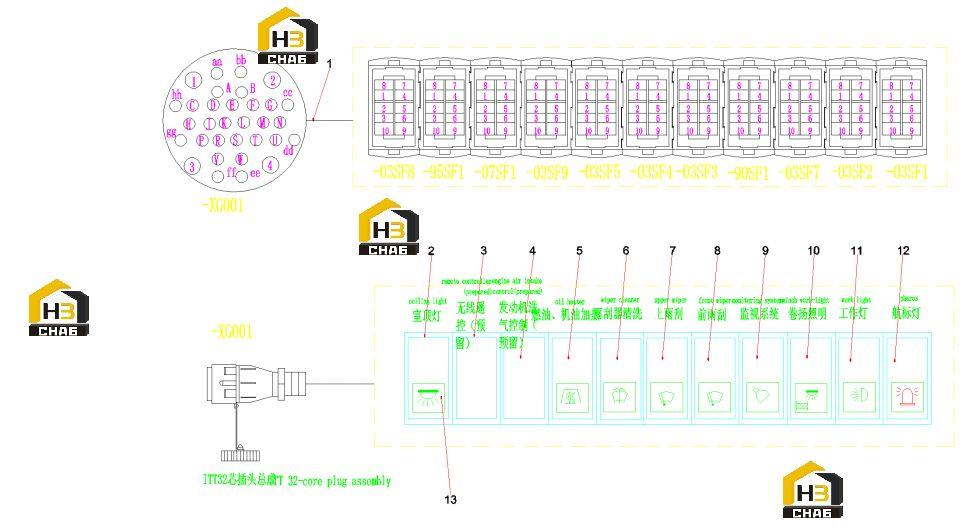

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Top panel mounting wiring harness
Каталожный номер:12099292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rocker switch frame
Каталожный номер:60060813
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rocker switch middle frame
Каталожный номер:60060816
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Switch cover
Каталожный номер:60040549
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rocker switch
Каталожный номер:60124917
Комплект:1
Примечание:K-46 041
0 ₽
шт
№ на схеме:6
Наименование:Rocker switch
Каталожный номер:60066436
Комплект:1
Примечание:K-47 2.71
0 ₽
шт
№ на схеме:7
Наименование:Rocker switch
Каталожный номер:60066420
Комплект:1
Примечание:K-44 2.5b
0 ₽
шт
№ на схеме:8
Наименование:Rocker switch
Каталожный номер:60066419
Комплект:1
Примечание:K-44 2.5a
0 ₽
шт
№ на схеме:9
Наименование:Rocker switch
Каталожный номер:60066432
Комплект:1
Примечание:K-46 6.55
0 ₽
шт
№ на схеме:10
Наименование:Rocker switch
Каталожный номер:60066433
Комплект:1
Примечание:K-46 10.56a
0 ₽
шт
№ на схеме:11
Наименование:Rocker switch
Каталожный номер:60066438
Комплект:1
Примечание:K-49 2.2b
0 ₽
шт
№ на схеме:12
Наименование:Rocker switch
Каталожный номер:60066416
Комплект:1
Примечание:K-46 4.93
0 ₽
шт
№ на схеме:13
Наименование:Rocker switch
Каталожный номер:60084239
Комплект:1
Примечание:K-46 024
