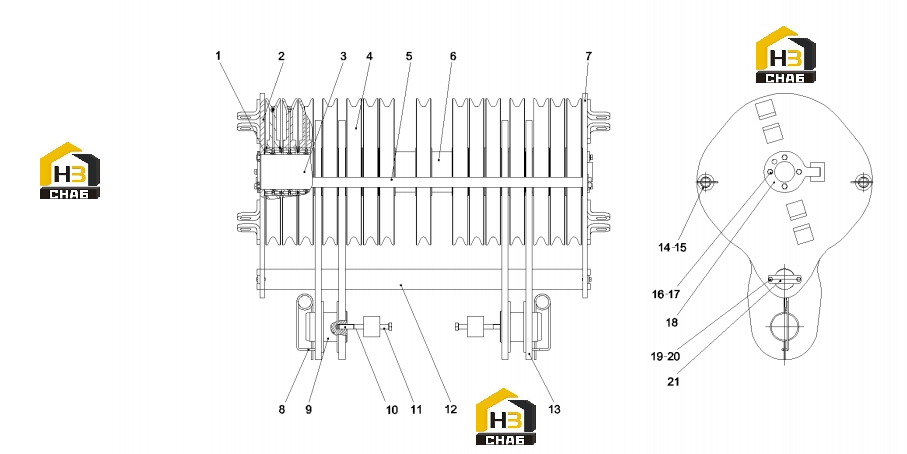

Комплектующие лебедки подъемной мачты 13797996

← Мачта главная подъемная 13799390 Шкив лебедки 21037189 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spacer

Каталожный номер:13797991

Комплект:10

Примечание:

№ на схеме:2

Наименование:Right panel

Каталожный номер:13798000

Комплект:1

Примечание:

№ на схеме:3

Наименование:axis

Каталожный номер:13797990

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley assembly

Каталожный номер:21037189

Комплект:15

Примечание:

№ на схеме:5

Наименование:Retaining rope rod

Каталожный номер:13797993

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:13798853

Комплект:2

Примечание:

№ на схеме:7

Наименование:Left panel

Каталожный номер:13797999

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin pin

Каталожный номер:21012139

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pin shaft

Каталожный номер:13798009

Комплект:2

Примечание:

№ на схеме:10

Наименование:hammer

Каталожный номер:21015013

Комплект:2

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:21015012

Комплект:2

Примечание:GB5782

№ на схеме:12

Наименование:Bottom shaft

Каталожный номер:13797992

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ear plate

Каталожный номер:13798003

Комплект:4

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:A210501000015

Комплект:4

Примечание:6.3x80GB91

№ на схеме:15

Наименование:board

Каталожный номер:13797995

Комплект:4

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000212

Комплект:8

Примечание:M16x35GB5783 10.9

№ на схеме:18

Наименование:Spindle end cap

Каталожный номер:21012178

Комплект:2

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:21

Наименование:board

Каталожный номер:13797994

Комплект:2

Примечание:
