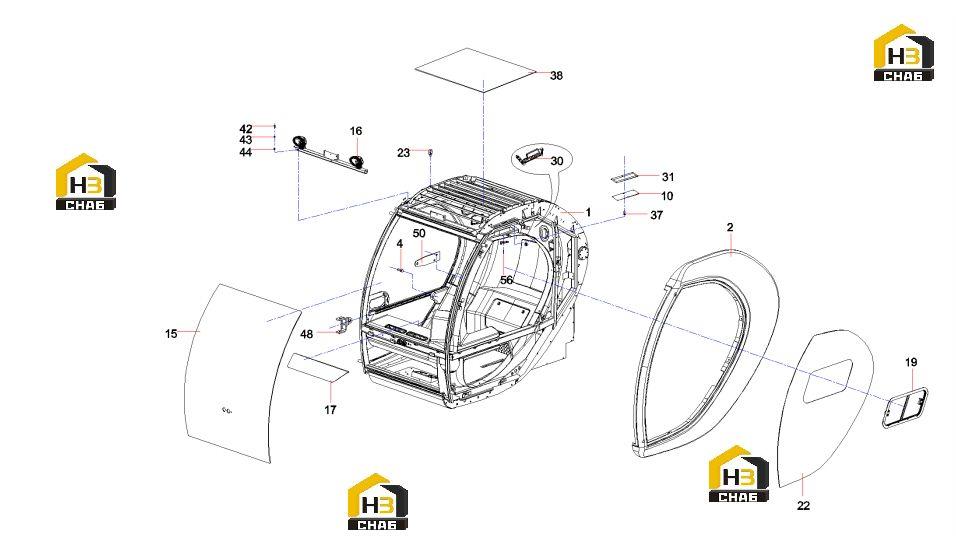

Комплектующие кабины (часть 1) 11817035

← Сиденье водителя 21030509 Комплектующие кабины (часть 2) 11817035 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab body

Каталожный номер:11828973

Комплект:1

Примечание:

№ на схеме:2

Наименование:Exterior assembly

Каталожный номер:12761627

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:10

Наименование:Upper left cover

Каталожный номер:12560194

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front glass

Каталожный номер:11773863

Комплект:1

Примечание:

№ на схеме:16

Наименование:Electric assembly of crawler crane cab

Каталожный номер:11894767

Комплект:2

Примечание:SCC8300 TBCC.20.1

№ на схеме:17

Наименование:Front pedal

Каталожный номер:11849491

Комплект:1

Примечание:

№ на схеме:19

Наименование:Left sliding window

Каталожный номер:11797873

Комплект:6

Примечание:

№ на схеме:22

Наименование:Left glass

Каталожный номер:11773892

Комплект:1

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:A313251202803

Комплект:50

Примечание:M12GB825

№ на схеме:30

Наименование:Luxury safety hammer

Каталожный номер:60001291

Комплект:28

Примечание:

№ на схеме:31

Наименование:Switch mounting plate

Каталожный номер:11845382

Комплект:28

Примечание:

№ на схеме:37

Наименование:screw

Каталожный номер:60175922

Комплект:1

Примечание:M5x10GB70.2 A4-70

№ на схеме:38

Наименование:Top glass

Каталожный номер:11773865

Комплект:4

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:43

Наименование:washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:44

Наименование:bolt

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:48

Наименование:Front lock seat

Каталожный номер:12654559

Комплект:1

Примечание:

№ на схеме:50

Наименование:Rear lock mounting plate

Каталожный номер:11794159

Комплект:1

Примечание:

№ на схеме:56

Наименование:Cross big cover

Каталожный номер:11115686

Комплект:5

Примечание:
