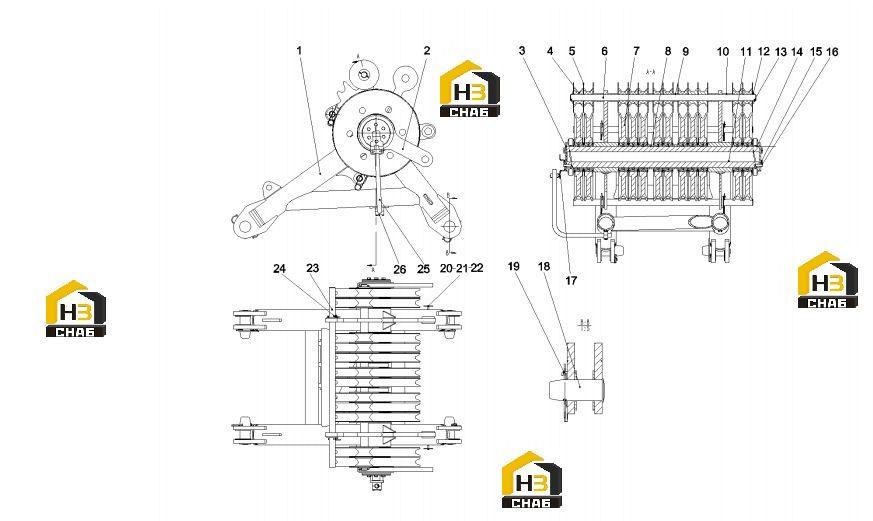

Блок шкивов 13818960

← Штекер 6-жильный 12096478 Компонент блока шкивов 21038688 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pulley block welding body

Каталожный номер:13818971

Комплект:1

Примечание:

№ на схеме:2

Наименование:board

Каталожный номер:21038688

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cover plate

Каталожный номер:12197613

Комплект:2

Примечание:

№ на схеме:4

Наименование:Roller

Каталожный номер:13359014

Комплект:12

Примечание:

№ на схеме:5

Наименование:board

Каталожный номер:13818954

Комплект:17

Примечание:

№ на схеме:6

Наименование:axis

Каталожный номер:13818955

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pulley assembly

Каталожный номер:21037189

Комплект:12

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:13346648

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:13818956

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:13818957

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pulley shaft

Каталожный номер:13818958

Комплект:1

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:21013784

Комплект:6

Примечание:GB97.1 300HV

№ на схеме:13

Наименование:pin

Каталожный номер:A210491000021

Комплект:2

Примечание:

№ на схеме:14

Наименование:Copper sleeve

Каталожный номер:21038671

Комплект:2

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000004

Комплект:12

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:A210111000243

Комплект:12

Примечание:

№ на схеме:17

Наименование:Mounting seat

Каталожный номер:13884105

Комплект:1

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:10444120

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000080

Комплект:2

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:22

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:2

Примечание:

№ на схеме:23

Наименование:Retaining rope tube

Каталожный номер:13818959

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pin pin

Каталожный номер:21012137

Комплект:4

Примечание:

№ на схеме:25

Наименование:tube

Каталожный номер:13884107

Комплект:1

Примечание:

№ на схеме:26

Наименование:Single pipe clamp

Каталожный номер:A229900002423

Комплект:2

Примечание:
