Устройство рамы крана 21011765

← Соединение 21000744 Ножка выносной опоры 21011746 →

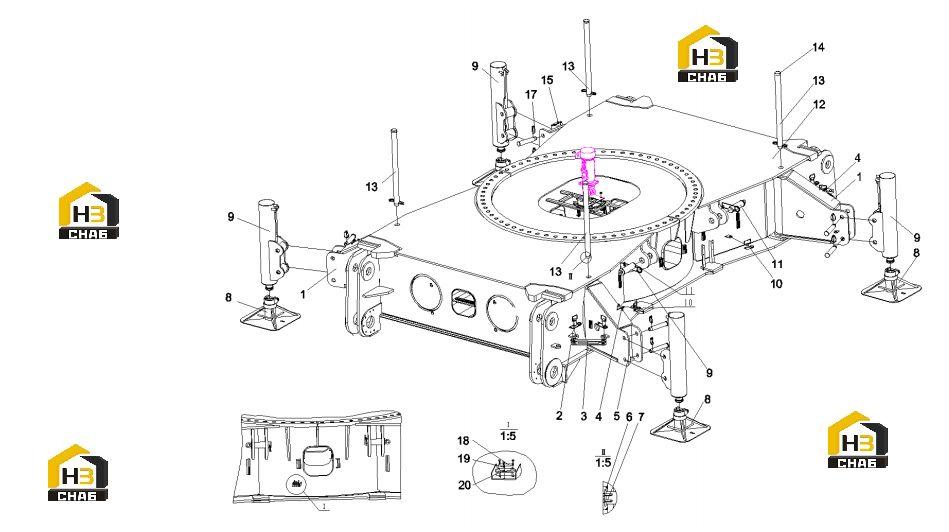

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lower outrigger assembly

Каталожный номер:21032985

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pin pin

Каталожный номер:21011761

Комплект:4

Примечание:

№ на схеме:3

Наименование:Connecting frame assembly

Каталожный номер:21011736

Комплект:4

Примечание:

№ на схеме:4

Наименование:pin

Каталожный номер:10124817

Комплект:4

Примечание:

№ на схеме:5

Наименование:Upper outrigger assembly

Каталожный номер:21011716

Комплект:2

Примечание:

№ на схеме:6

Наименование:pad

Каталожный номер:21011676

Комплект:4

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000024

Комплект:12

Примечание:M10x30GB5783 10.9

№ на схеме:8

Наименование:Foot assembly

Каталожный номер:21011746

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin pin

Каталожный номер:21011762

Комплект:8

Примечание:

№ на схеме:10

Наименование:Pin shaft

Каталожный номер:21011681

Комплект:4

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:10076425

Комплект:4

Примечание:

№ на схеме:12

Наименование:Base welding parts

Каталожный номер:21011682

Комплект:1

Примечание:

№ на схеме:13

Наименование:Outrigger pin

Каталожный номер:21011677

Комплект:4

Примечание:

№ на схеме:14

Наименование:pad

Каталожный номер:21011678

Комплект:4

Примечание:

№ на схеме:15

Наименование:Curved pin

Каталожный номер:21011674

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pin pin

Каталожный номер:21011763

Комплект:4

Примечание:

№ на схеме:18

Наименование:All-round level

Каталожный номер:21011764

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M4x12GB5783

Каталожный номер:A210111000122

Комплект:3

Примечание:

№ на схеме:20

Наименование:Washer 4GB93

Каталожный номер:A210401000013

Комплект:3

Примечание:
