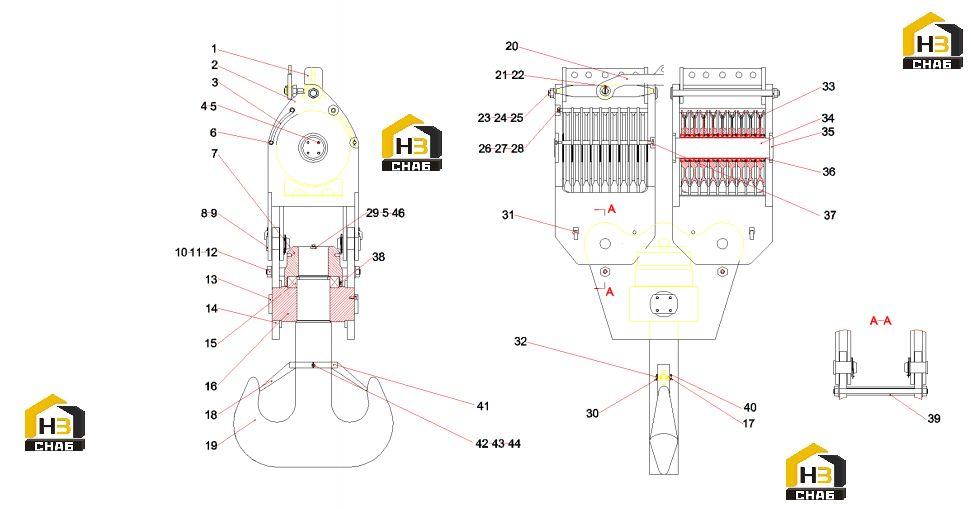

Устройство крюка 400t 21012710

← Разъем 21000745 Механизм подъемный основной 10136799 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hanging board

Каталожный номер:21012385

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pulley frame

Каталожный номер:21012388

Комплект:2

Примечание:

№ на схеме:3

Наименование:Upper rope stop

Каталожный номер:21012395

Комплект:4

Примечание:

№ на схеме:4

Наименование:Screw grade

Каталожный номер:A210204000198

Комплект:24

Примечание:M16x35GB70.1 10.9

№ на схеме:5

Наименование:washer

Каталожный номер:A210401000004

Комплект:26

Примечание:16GB93

№ на схеме:6

Наименование:casing

Каталожный номер:21012369

Комплект:4

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:21012370

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pin shaft

Каталожный номер:21012371

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:10

Наименование:Stud

Каталожный номер:21012372

Комплект:2

Примечание:M42

№ на схеме:11

Наименование:Nut grade

Каталожный номер:A210307000011

Комплект:4

Примечание:M42GB6170 10

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000014

Комплект:4

Примечание:42GB93

№ на схеме:13

Наименование:Hook shaft end cap

Каталожный номер:21012373

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hook pull plate

Каталожный номер:21012396

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rolling bearing

Каталожный номер:60031394

Комплект:1

Примечание:89356(GB4663)

№ на схеме:16

Наименование:Hook pull block

Каталожный номер:21012374

Комплект:1

Примечание:

№ на схеме:17

Наименование:spring

Каталожный номер:21012375

Комплект:2

Примечание:

№ на схеме:18

Наименование:Baffle

Каталожный номер:21012376

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hook

Каталожный номер:21012377

Комплект:1

Примечание:(400t)

№ на схеме:20

Наименование:pole

Каталожный номер:10425157

Комплект:1

Примечание:

№ на схеме:21

Наименование:gasket

Каталожный номер:10425187

Комплект:2

Примечание:

№ на схеме:22

Наименование:pin

Каталожный номер:A210491000029

Комплект:2

Примечание:8x90GB91

№ на схеме:23

Наименование:Stud

Каталожный номер:10426327

Комплект:2

Примечание:M48

№ на схеме:24

Наименование:Nut grade

Каталожный номер:A210307000039

Комплект:2

Примечание:M48GB6170 10

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000038

Комплект:2

Примечание:48GB93

№ на схеме:26

Наименование:Stud

Каталожный номер:21012379

Комплект:4

Примечание:M24

№ на схеме:27

Наименование:nut

Каталожный номер:A210307000030

Комплект:8

Примечание:M24GB6170

№ на схеме:28

Наименование:washer

Каталожный номер:A210401000008

Комплект:8

Примечание:24GB93

№ на схеме:29

Наименование:Pressure plate

Каталожный номер:10990565

Комплект:1

Примечание:

№ на схеме:30

Наименование:pin

Каталожный номер:A210491000019

Комплект:12

Примечание:5x40GB91

№ на схеме:31

Наименование:Bolt

Каталожный номер:21012399

Комплект:4

Примечание:

№ на схеме:32

Наименование:Baffle pin

Каталожный номер:21012381

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pulley assembly

Каталожный номер:21012342

Комплект:18

Примечание:

№ на схеме:34

Наименование:Pulley shaft

Каталожный номер:21012382

Комплект:2

Примечание:

№ на схеме:35

Наименование:Pulley shaft end cap

Каталожный номер:21012318

Комплект:4

Примечание:

№ на схеме:36

Наименование:sleeve

Каталожный номер:21012383

Комплект:4

Примечание:

№ на схеме:37

Наименование:Round steel

Каталожный номер:21020636

Комплект:4

Примечание:

№ на схеме:38

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:39

Наименование:casing

Каталожный номер:21012384

Комплект:2

Примечание:

№ на схеме:40

Наименование:pin

Каталожный номер:21006383

Комплект:2

Примечание:

№ на схеме:41

Наименование:Anti-decoupling device

Каталожный номер:10770411

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bolt grade

Каталожный номер:A210111000119

Комплект:2

Примечание:M12x45GB5783 10.9

№ на схеме:43

Наименование:washer

Каталожный номер:A210405000001

Комплект:2

Примечание:12GB97.1

№ на схеме:44

Наименование:nut

Каталожный номер:A210307000031

Комплект:2

Примечание:M12GB6170 10

№ на схеме:46

Наименование:bolt

Каталожный номер:A210111000106

Комплект:2

Примечание:M16x45GB5783 10.9
