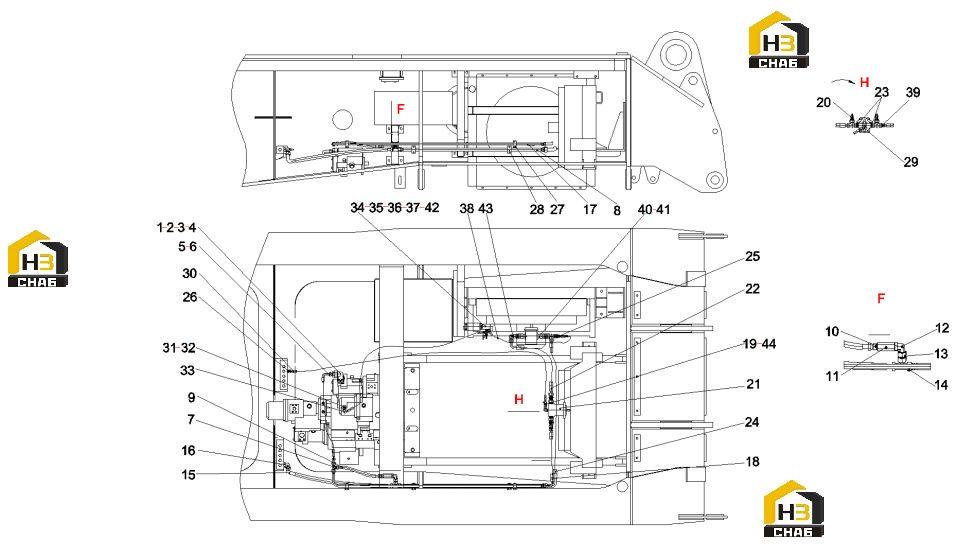

Система охлаждения 10208903

← Система гидравлическая центрального шарнира 10210130 Соединение цепи 21031238 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Folio flange

Каталожный номер:B229900000332

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right angle flange joint

Каталожный номер:21002810

Комплект:1

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210204000181

Комплект:4

Примечание:GB70.1

№ на схеме:5

Наименование:Pipe joint

Каталожный номер:21023810

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000355

Комплект:1

Примечание:Q/SY1102

№ на схеме:7

Наименование:Pipe joint

Каталожный номер:A229900003479

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steel pipe assembly

Каталожный номер:10208915

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103006238

Комплект:1

Примечание:Q/SY1102

№ на схеме:10

Наименование:Pipe joint

Каталожный номер:21002850

Комплект:1

Примечание:

№ на схеме:11

Наименование:Check valve

Каталожный номер:21018928

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe joint

Каталожный номер:A229900002901

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe joint

Каталожный номер:21019845

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe joint

Каталожный номер:21003064

Комплект:4

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103008101

Комплект:1

Примечание:1000Q/SY1102

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:A229900002897

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steel pipe assembly

Каталожный номер:10208916

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103003134

Комплект:1

Примечание:Q/SY1102

№ на схеме:19

Наименование:Pipe joint

Каталожный номер:21008727

Комплект:1

Примечание:

№ на схеме:20

Наименование:Test connector

Каталожный номер:21083672

Комплект:2

Примечание:

№ на схеме:21

Наименование:Gear motor

Каталожный номер:21013722

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103000391

Комплект:1

Примечание:2SN16-DKOL-DKOL90-550Q/SY1102

№ на схеме:23

Наименование:Pipe joint

Каталожный номер:21002856

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103008102

Комплект:1

Примечание:1450Q/SY1102

№ на схеме:25

Наименование:Pipe joint

Каталожный номер:21009103

Комплект:1

Примечание:

№ на схеме:26

Наименование:Pipe joint

Каталожный номер:21002821

Комплект:1

Примечание:

№ на схеме:27

Наименование:Single pipe clamp

Каталожный номер:B210851000003

Комплект:2

Примечание:

№ на схеме:28

Наименование:Single pipe clamp

Каталожный номер:21016829

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pipe joint

Каталожный номер:A229900002600

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103002290

Комплект:1

Примечание:Q/SY1102

№ на схеме:31

Наименование:Pipe joint

Каталожный номер:21002884

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pipe joint

Каталожный номер:21026749

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:B230103000074

Комплект:1

Примечание:Q/SY1102

№ на схеме:34

Наименование:Temperature control valve 06

Каталожный номер:21013769

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pipe joint

Каталожный номер:21002841

Комплект:1

Примечание:

№ на схеме:36

Наименование:Test connector

Каталожный номер:21083668

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pipe joint

Каталожный номер:21002868

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:B230103000730

Комплект:1

Примечание:Q/SY1102

№ на схеме:39

Наименование:Pipe joint

Каталожный номер:21015581

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pipe joint

Каталожный номер:21002825

Комплект:2

Примечание:

№ на схеме:41

Наименование:flange

Каталожный номер:11064198

Комплект:2

Примечание:

№ на схеме:42

Наименование:Pipe joint

Каталожный номер:21003059

Комплект:1

Примечание:

№ на схеме:43

Наименование:Pipe joint

Каталожный номер:A229900004342

Комплект:1

Примечание:

№ на схеме:44

Наименование:Pipe joint

Каталожный номер:A229900002533

Комплект:1

Примечание:
