Система кондиционирования воздуха q400c.27(b) 10713051

← Цилиндр q400c.25(a).4 10176822 Узел кондиционера воздуха q400c.27(b).1 10712870 →

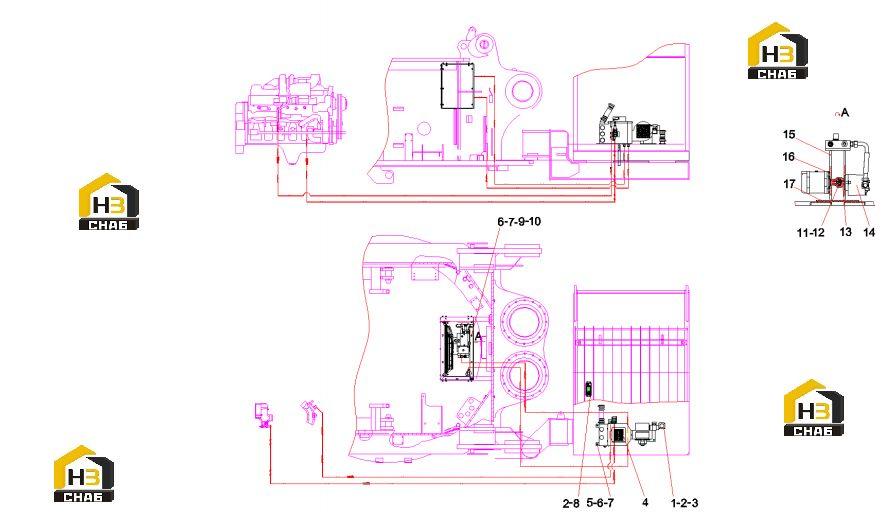

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:A210111000081

Комплект:4

Примечание:M6x25GB5783

№ на схеме:2

Наименование:washer

Каталожный номер:A210401000016

Комплект:8

Примечание:6GB93

№ на схеме:3

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:6GB97.1

№ на схеме:4

Наименование:Air conditioner assembly

Каталожный номер:10712870

Комплект:1

Примечание:Q400C.27(b).1

№ на схеме:5

Наименование:bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:M10x25GB5783 10.9

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000001

Комплект:18

Примечание:10GB93

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000011

Комплект:18

Примечание:10GB97.1

№ на схеме:8

Наименование:screw

Каталожный номер:A210210000008

Комплект:4

Примечание:M6x16GB818

№ на схеме:9

Наименование:screw

Каталожный номер:A210204000009

Комплект:6

Примечание:M10x45GB70.1

№ на схеме:10

Наименование:nut

Каталожный номер:A210307000017

Комплект:6

Примечание:M10GB6170

№ на схеме:11

Наименование:Thin nut

Каталожный номер:10712583

Комплект:1

Примечание:Q280.27(a)-1

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000002

Комплект:1

Примечание:12GB93

№ на схеме:13

Наименование:key

Каталожный номер:21015813

Комплект:1

Примечание:GB1099

№ на схеме:14

Наименование:Air conditioning hydraulic system

Каталожный номер:10701844

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bracket welding

Каталожный номер:10709847

Комплект:1

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:A210204000010

Комплект:4

Примечание:M10x50GB70.1

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000026

Комплект:4

Примечание:M10x35GB5783 10.9
