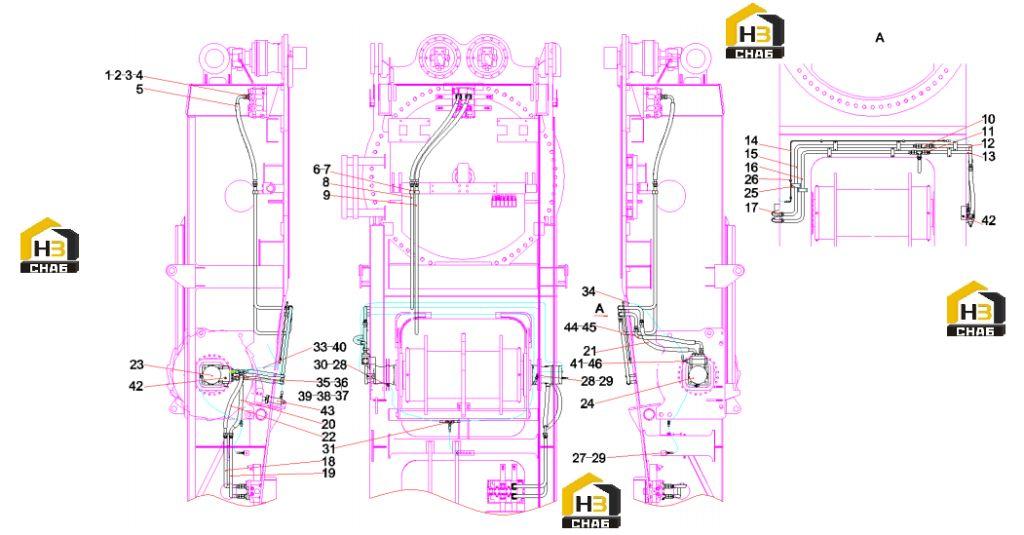

Система гидравлическая подъема основной стрелы 10208899

Каталожный номер:B230103008119

Комплект:2

Примечание:25-1300Q/SY11

№ на схеме:6

Наименование:Pipe clamp

Каталожный номер:10208900

Комплект:1

Примечание:Q400C.122(a).7.1

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000012

Комплект:2

Примечание:M10x20GB5783 10.9

№ на схеме:8

Каталожный номер:10208907

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:10208908

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:21015334

Комплект:2

Примечание:

№ на схеме:11

Каталожный номер:21002990

Комплект:8

Примечание:

№ на схеме:12

Каталожный номер:10208909

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:10208910

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:10208911

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:10208912

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:10208913

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:B230103008120

Комплект:2

Примечание:25-800Q/SY110

№ на схеме:18

Каталожный номер:10208905

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:10208906

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:B230103008116

Комплект:1

Примечание:25-600Q/SY110

№ на схеме:21

Каталожный номер:21003980

Комплект:1

Примечание:4SH32-DKOS(25)-SFS90-750Q/SY1102

№ на схеме:22

Каталожный номер:B230103008117

Комплект:1

Примечание:25-700Q/SY110

№ на схеме:23

Наименование:Plunger motor

Каталожный номер:B220501000472

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plunger motor

Каталожный номер:B220501000473

Комплект:1

Примечание:

№ на схеме:25

Наименование:Single pipe clamp

Каталожный номер:A229900002427

Комплект:8

Примечание:

№ на схеме:26

Наименование:Single pipe clamp

Каталожный номер:A229900002415

Комплект:3

Примечание:

№ на схеме:27

Каталожный номер:21002822

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:A229900002895

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:A831511050000

Комплект:1

Примечание:Q/SY1102

№ на схеме:30

Каталожный номер:B230103000626

Комплект:1

Примечание:Q/SY1102

№ на схеме:31

Каталожный номер:A229900002812

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:B230103007363

Комплект:1

Примечание:Q/SY1102

№ на схеме:34

Каталожный номер:B230103005198

Комплект:1

Примечание:Q/SY1102

№ на схеме:35

Наименование:Folio flange

Каталожный номер:A229900005120

Комплект:4

Примечание:

№ на схеме:36

Наименование:screw

Каталожный номер:A210204000299

Комплект:16

Примечание:M14x50GB70.1

№ на схеме:37

Наименование:O-ring

Каталожный номер:B230101000647

Комплект:4

Примечание:37.69x3.53

№ на схеме:38

Наименование:Flange joint

Каталожный номер:21002922

Комплект:2

Примечание:

№ на схеме:39

Каталожный номер:21003067

Комплект:2

Примечание:

№ на схеме:40

Наименование:Damping joint

Каталожный номер:10195269

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:10088658

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pressure measuring joint

Каталожный номер:21011323

Комплект:2

Примечание:

№ на схеме:43

Наименование:Pawl locking cylinder

Каталожный номер:10308705

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:60013636

Комплект:1

Примечание:

№ на схеме:45

Наименование:Flange joint

Каталожный номер:21015724

Комплект:1

Примечание:

№ на схеме:46
