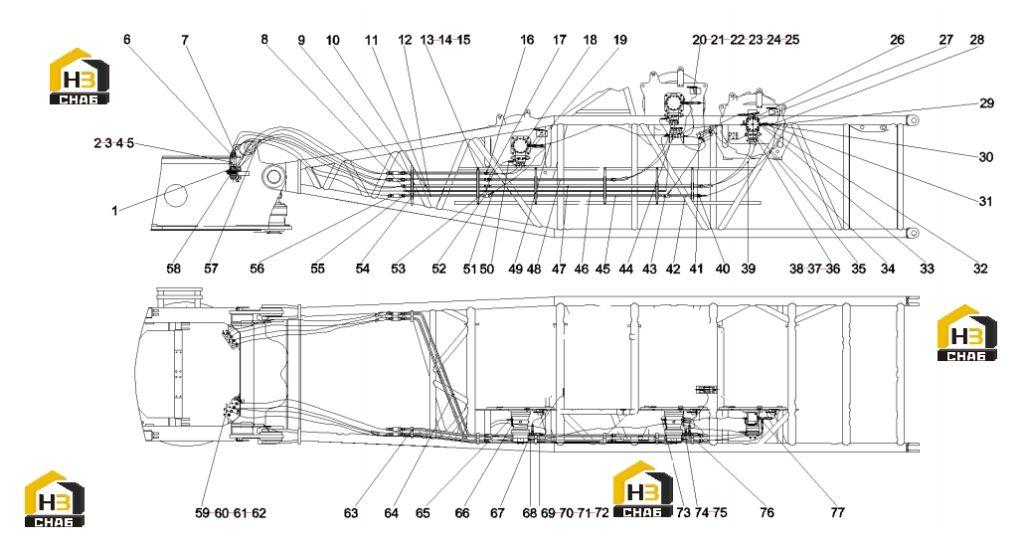

Система гидравлическая оголовка стрелы 10209710

Каталожный номер:21002966

Комплект:12

Примечание:

№ на схеме:2

Каталожный номер:A229900006321

Комплект:13

Примечание:

№ на схеме:3

Каталожный номер:A229900006322

Комплект:13

Примечание:

№ на схеме:4

Каталожный номер:A290000002763

Комплект:13

Примечание:

№ на схеме:5

Каталожный номер:A290000002764

Комплект:13

Примечание:

№ на схеме:6

Каталожный номер:21002928

Комплект:4

Примечание:

№ на схеме:7

Каталожный номер:B230103008113

Комплект:1

Примечание:Q/SY1102

№ на схеме:8

Наименование:Single pipe clamp

Каталожный номер:21028522

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:10209452

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:10209467

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:10209465

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:10209463

Комплект:1

Примечание:

№ на схеме:13

Наименование:Mounting rail

Каталожный номер:10209852

Комплект:1

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:A210307000017

Комплект:1

Примечание:M10GB6170

№ на схеме:15

Каталожный номер:A210204000196

Комплект:1

Примечание:M10x20GB70.1

№ на схеме:16

Каталожный номер:B230103008124

Комплект:1

Примечание:Q/SY1102

№ на схеме:17

Каталожный номер:21002990

Комплект:1

Примечание:

№ на схеме:18

Наименование:Motor assembly

Каталожный номер:B220501000433

Комплект:2

Примечание:A+KDC30MR

№ на схеме:19

Каталожный номер:A210204000300

Комплект:8

Примечание:GB70.1 10.9

№ на схеме:20

Наименование:Oil storage tank

Каталожный номер:60001550

Комплект:3

Примечание:1101013100011-10

№ на схеме:21

Наименование:Rubber tube

Каталожный номер:60002300

Комплект:3

Примечание:ф7xф11 PPR

№ на схеме:22

Наименование:Rubber tube

Каталожный номер:60002299

Комплект:1

Примечание:PPR

№ на схеме:23

Наименование:Oil can holder

Каталожный номер:10424602

Комплект:3

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:21005325

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose hoop

Каталожный номер:21053360

Комплект:3

Примечание:ф12-ф22QC619

№ на схеме:26

Наименование:Motor assembly

Каталожный номер:B220501000432

Комплект:1

Примечание:B+KDC30MR

№ на схеме:27

Каталожный номер:A210204000232

Комплект:4

Примечание:M16x45GB70.1 10.9

№ на схеме:28

Наименование:Hose joint

Каталожный номер:60001551

Комплект:3

Примечание:12611A-12-08

№ на схеме:29

Наименование:Check valve

Каталожный номер:60009308

Комплект:3

Примечание:S15A8.0

№ на схеме:30

Каталожный номер:21002825

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:21019845

Комплект:1

Примечание:

№ на схеме:32

Каталожный номер:21003064

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:21002824

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pressure measuring joint

Каталожный номер:21011323

Комплект:9

Примечание:

№ на схеме:35

Наименование:Hose 2

Каталожный номер:21051092

Комплект:1

Примечание:

№ на схеме:36

Наименование:Flange clamp

Каталожный номер:21033894

Комплект:6

Примечание:

№ на схеме:37

Наименование:O-ring

Каталожный номер:B230101000647

Комплект:18

Примечание:37.69x3.53

№ на схеме:38

Каталожный номер:A210204000338

Комплект:72

Примечание:M12x40GB70.1 10.9

№ на схеме:39

Каталожный номер:B230103008122

Комплект:2

Примечание:0Q/SY1102

№ на схеме:40

Каталожный номер:21022111

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pawl locking cylinder

Каталожный номер:10308705

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:10209450

Комплект:2

Примечание:

№ на схеме:43

Каталожный номер:A229900002935

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:B230103008123

Комплект:1

Примечание:0Q/SY1102

№ на схеме:45

Каталожный номер:10209461

Комплект:2

Примечание:

№ на схеме:46

Каталожный номер:10209455

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:10209457

Комплект:4

Примечание:

№ на схеме:48

Каталожный номер:10209459

Комплект:2

Примечание:

№ на схеме:49

Каталожный номер:21011555

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:B230103004654

Комплект:1

Примечание:Q/SY1102

№ на схеме:51

Каталожный номер:B230103002835

Комплект:1

Примечание:Q/SY1102

№ на схеме:52

Каталожный номер:A229900002533

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:A229900002938

Комплект:3

Примечание:

№ на схеме:54

Наименование:Single pipe clamp

Каталожный номер:A229900006529

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:21019067

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:21029888

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:B230103002943

Комплект:1

Примечание:Q/SY1102

№ на схеме:58

Каталожный номер:B230103008103

Комплект:1

Примечание:Q/SY1102

№ на схеме:59

Каталожный номер:A229900006319

Комплект:4

Примечание:

№ на схеме:60

Каталожный номер:A229900006320

Комплект:4

Примечание:

№ на схеме:61

Каталожный номер:60007741

Комплект:4

Примечание:Cap-FIRG-F-1/4

№ на схеме:62

Каталожный номер:60007744

Комплект:4

Примечание:Cap-FIRG-M-1/4

№ на схеме:63

Наименование:Single pipe clamp

Каталожный номер:A229900008137

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:10209469

Комплект:1

Примечание:

№ на схеме:65

Каталожный номер:A229900002600

Комплект:3

Примечание:

№ на схеме:66

Каталожный номер:B230103005061

Комплект:1

Примечание:Q/SY1102

№ на схеме:67

Каталожный номер:A210770000616

Комплект:16

Примечание:

№ на схеме:68

Наименование:Test connector

Каталожный номер:21083669

Комплект:3

Примечание:

№ на схеме:69

Каталожный номер:21002826

Комплект:8

Примечание:

№ на схеме:70

Каталожный номер:A229900004359

Комплект:3

Примечание:

№ на схеме:71

Каталожный номер:21008687

Комплект:9

Примечание:

№ на схеме:72

Наименование:Check valve

Каталожный номер:21022085

Комплект:3

Примечание:

№ на схеме:73

Каталожный номер:21017526

Комплект:1

Примечание:1SN8-DKOL-1300Q/SY1102

№ на схеме:74

Наименование:Control valve set

Каталожный номер:B220401001220

Комплект:1

Примечание:

№ на схеме:75

Каталожный номер:A210204000345

Комплект:2

Примечание:M10x70GB70.1 10.9

№ на схеме:76
