Система гидравлическая 10220451

← Клапан управляющий 21011206 Клапан обратный 21018928 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

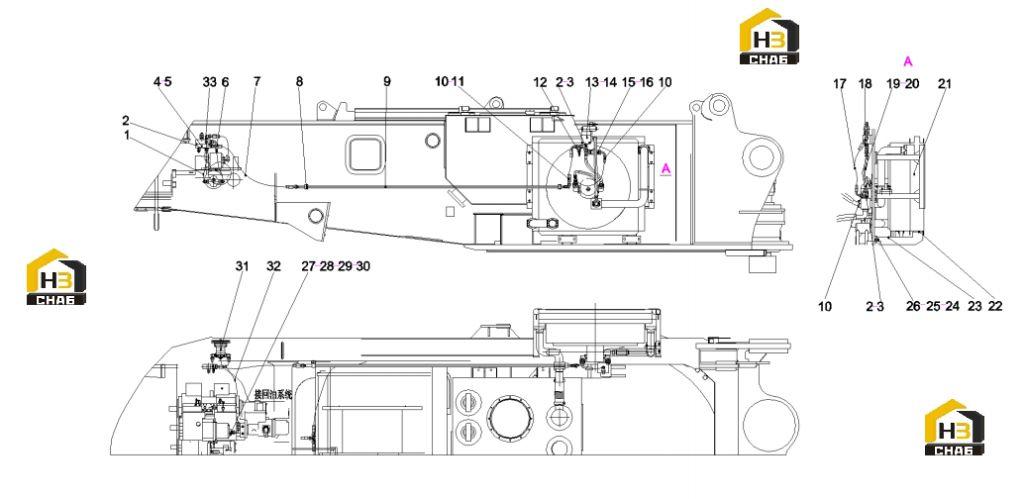

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103001839

Комплект:1

Примечание:Q/SY1102

№ на схеме:2

Наименование:Pipe joint

Каталожный номер:21002856

Комплект:6

Примечание:

№ на схеме:3

Наименование:Pipe joint

Каталожный номер:21003064

Комплект:5

Примечание:

№ на схеме:4

Наименование:Air conditioner motor control valve set

Каталожный номер:10501169

Комплект:1

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:A210204000170

Комплект:2

Примечание:M8x50GB70.1

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000399

Комплект:1

Примечание:2SN16-DKOL-DKOL90-900

№ на схеме:7

Наименование:Hose

Каталожный номер:B230103004434

Комплект:1

Примечание:Q/SY1102

№ на схеме:8

Наименование:Single pipe clamp

Каталожный номер:A229900002420

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steel pipe assembly

Каталожный номер:10220453

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103000393

Комплект:3

Примечание:2SN16-DK0L-DK0L90-600Q/SY1102

№ на схеме:11

Наименование:Pipe joint

Каталожный номер:A229900004342

Комплект:1

Примечание:

№ на схеме:12

Наименование:Test connector

Каталожный номер:21083672

Комплект:1

Примечание:

№ на схеме:13

Наименование:Relief valve 2

Каталожный номер:21016832

Комплект:1

Примечание:

№ на схеме:14

Наименование:screw

Каталожный номер:A210204000017

Комплект:2

Примечание:M10x90GB70.1

№ на схеме:15

Наименование:Check valve

Каталожный номер:21018928

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:A229900003470

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103000397

Комплект:1

Примечание:2SN16-DK0L-DK0L90-800Q/SY1102

№ на схеме:18

Наименование:Pipe joint

Каталожный номер:A229900002901

Комплект:3

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103000366

Комплект:1

Примечание:Q/SY1102

№ на схеме:20

Наименование:Pipe joint

Каталожный номер:21022111

Комплект:2

Примечание:

№ на схеме:21

Наименование:Oil dispersion assembly

Каталожный номер:10220455

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber pad

Каталожный номер:10220452

Комплект:2

Примечание:

№ на схеме:23

Наименование:Lower bracket

Каталожный номер:10220479

Комплект:2

Примечание:

№ на схеме:24

Наименование:Screw grade

Каталожный номер:A210204000337

Комплект:8

Примечание:M12x30GB70.1 10.9

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:26

Наименование:washer

Каталожный номер:A210405000001

Комплект:8

Примечание:12GB97.1

№ на схеме:27

Наименование:Folio flange

Каталожный номер:A229900002489

Комплект:1

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:A210204000181

Комплект:4

Примечание:GB70.1

№ на схеме:29

Наименование:O-ring

Каталожный номер:B230101000580

Комплект:1

Примечание:

№ на схеме:30

Наименование:Flange joint

Каталожный номер:21020687

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gear motor

Каталожный номер:21013722

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:A832613120000

Комплект:1

Примечание:Q/SY1102

№ на схеме:33

Наименование:Test connector

Каталожный номер:21000744

Комплект:1

Примечание:
