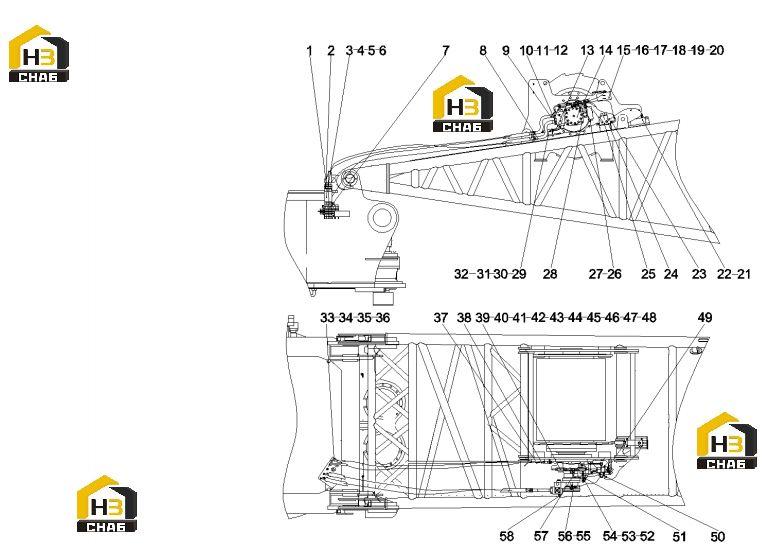

Система гидравлическая 10210143

Каталожный номер:B230103008112

Комплект:1

Примечание:Q/SY1102

№ на схеме:2

Каталожный номер:21002928

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:A229900006321

Комплект:2

Примечание:

№ на схеме:4

Каталожный номер:A229900006322

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:A290000002763

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:A290000002764

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:21002966

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steel pipe assembly

Каталожный номер:10210144

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steel pipe assembly

Каталожный номер:10210146

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange clamp

Каталожный номер:21033894

Комплект:2

Примечание:

№ на схеме:11

Наименование:screw

Каталожный номер:A210204000338

Комплект:16

Примечание:M12x40GB70.1 10.9

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000647

Комплект:4

Примечание:37.69x3.53

№ на схеме:13

Каталожный номер:B230103002139

Комплект:1

Примечание:Q/SY1102

№ на схеме:14

Наименование:Motor assembly

Каталожный номер:B220501000432

Комплект:1

Примечание:B+KDC30MR

№ на схеме:15

Наименование:Rubber tube

Каталожный номер:60002300

Комплект:1

Примечание:ф7xф11 PPR

№ на схеме:16

Наименование:Oil storage tank

Каталожный номер:60001550

Комплект:1

Примечание:1101013100011-10

№ на схеме:17

Наименование:Rubber tube

Каталожный номер:60002299

Комплект:1

Примечание:PPR

№ на схеме:18

Наименование:Oil can holder

Каталожный номер:10424602

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:21005325

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose hoop

Каталожный номер:21053360

Комплект:1

Примечание:ф12-ф22QC619

№ на схеме:21

Наименование:Pawl locking cylinder

Каталожный номер:10308705

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:A210770000616

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:B230103003145

Комплект:1

Примечание:Q/SY1102

№ на схеме:24

Каталожный номер:B230103004654

Комплект:1

Примечание:Q/SY1102

№ на схеме:25

Наименование:Control valve group III

Каталожный номер:B220401001221

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:A229900002600

Комплект:6

Примечание:

№ на схеме:27

Каталожный номер:A229900002533

Комплект:1

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:A210204000232

Комплект:4

Примечание:M16x45GB70.1 10.9

№ на схеме:29

Каталожный номер:A229900006317

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:A229900006318

Комплект:1

Примечание:

№ на схеме:31

Наименование:Dust cap male connector

Каталожный номер:B290000001242

Комплект:1

Примечание:

№ на схеме:32

Наименование:Dust cap female connector

Каталожный номер:B290000001239

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:A229900006319

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:A229900006320

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:60007741

Комплект:1

Примечание:Cap-FIRG-F-1/4

№ на схеме:36

Каталожный номер:60007744

Комплект:1

Примечание:Cap-FIRG-M-1/4

№ на схеме:37

Каталожный номер:B230103002946

Комплект:1

Примечание:Q/SY1102

№ на схеме:38

Каталожный номер:21018387

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:21002823

Комплект:2

Примечание:

№ на схеме:40

Наименование:Check valve

Каталожный номер:21022085

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:21051066

Комплект:2

Примечание:

№ на схеме:42

Каталожный номер:21003051

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:21002822

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A229900003479

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:21002955

Комплект:1

Примечание:

№ на схеме:46

Наименование:Check valve

Каталожный номер:60009308

Комплект:1

Примечание:S15A8.0

№ на схеме:47

Наименование:Hose joint

Каталожный номер:60001551

Комплект:1

Примечание:12611A-12-08

№ на схеме:48

Каталожный номер:21002825

Комплект:1

Примечание:

№ на схеме:49

Наименование:screw

Каталожный номер:A210204000345

Комплект:2

Примечание:M10x70GB70.1 10.9

№ на схеме:50

Наименование:Test connector

Каталожный номер:21000745

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:A831311025000

Комплект:1

Примечание:Q/SY1102

№ на схеме:52

Наименование:Steel pipe assembly

Каталожный номер:10210147

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:21003049

Комплект:2

Примечание:

№ на схеме:54

Каталожный номер:A229900002559

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:A229900002938

Комплект:1

Примечание:

№ на схеме:56

Наименование:Test connector

Каталожный номер:21083669

Комплект:1

Примечание:

№ на схеме:57
